Контрольная работа по пожарной безопасности технологических процессов

Вид работы: Контрольная работа

Предмет:  Пожарная безопасность технологических процессов

ВУЗ: Санкт-Петербургский университет ГПС МЧС России

Вариант № 12.

Рассчитать категорию помещения, если размеры его: длина 40 м, ширина 20 м, высота 9 м. В помещении находится газгольдер постоянного объема с газом метаном. Объем газгольдера 7 м³, газ находится под давлением 16 атм. и при температуре 18°С. Газ в газгольдер подается компрессором с производительностью 420 м³/час. Компрессор соединен с газгольдером трубопроводом, длина которого 50 м и диаметр 400 мм. Из газгольдера газ поступает в смеситель по трубопроводу, длина которого 20 м, диаметр 450 мм. Производство автоматизированное, вероятность отказа автоматики превышает 0,000001 в год и не обеспечено аварийное резервирование ее элементов. Температура воздуха в помещении 19°С. Аварийная вентиляция обеспечивает обмен 15 час^-1.

Согласно СП 12.13130.2009 все помещения производственного и складского назначения по взрывопожарной и пожарной опасности подразделяются на:

• повышенной взрывопожароопасной опасности, относящиеся к категории А;
• взрывопожароопасные помещения, относящиеся к категории А и Б;
• пожароопасные помещения, относящиеся к категориям В1, В2, В3 и В4;
• помещения, относящиеся к категориям Г и Д.

При категорировании помещений по взрывопожарной и пожарной опасности учитывается:

1. Агрегатное состояние обращающихся веществ и материалов.
2. Взрывопожароопасные свойства горючих веществ и материалов (температура вспышки жидкостей; возможность веществ взрываться или гореть при взаимодействии с водой, кислородом воздуха или друг с другом).
3. Количество взрывопожароопасных веществ, выраженное в избыточном давлении взрыва DР или величине удельной пожарной нагрузки g.
4. Особенность технологии (сжигание веществ, плавление и т.п.).

Произвести расчет избыточного давления взрыва. Для индивидуальных горючих веществ (газов и паров ЛВЖ и ГЖ), состоящих из атомов С, Н, О, N, Cl, Br, I, F, избыточное давление взрыва DР определяется по формуле:

,                    (3.1)

где  Р_max — максимальное давление взрыва, определяемое по справочным данным. При отсутствии данных допускается принимать Р_max равным 900 кПа;

Р_о —  начальное давление, кПа (допускается принимать равным 101,3 кПа);

m —  масса горючего газа или паров легковоспламеняющихся и горючих жидкостей, кг;

Z —   коэффициент участия горючего во взрыве (допускается принимать по таблице 5.2);

V_св — свободный объем помещения, м³;

r_г.п. — плотность газа или пара при расчетной температуре t_р, кг/м³, вычисляемая по формуле:

,                          (3.2)

где    М — молярная масса газа или пара, кг/кмоль;

Vо — молярный объем, равный 22,4 м³/кмоль;

tр — расчетная температура, равная максимально возможной температуре воздуха в помещении, °С;

С_ст — стехиометрическая концентрация горючего вещества в воздухе, % (объемных), вычисляемая по формуле

,                                                   (3.3)

где  — стехиометрический коэффициент кислорода в реакции горения;

n_c, n_н, n_о, n_х — число атомов С, Н,О и галоидов в молекуле горючего;

К_Н — коэффициент, учитывающий негерметичность помещения и неадиабатичность процесса горения (допускается принимать равным 3).

Определение пожароопасной категории помещения. В соответствие с требованиями СП 12.13130.2009 все пожароопасные помещения могут относиться к категориям В1, В2, В3 и В4. Определение пожароопасной категории помещения осуществляется путем сравнения максимального значения удельной временной пожарной нагрузки на любом из участков с величиной удельной пожарной нагрузки, приведенной в таблице 3.3.

Максимальное значение удельной временной пожарной нагрузки g определяется по формуле:

,                                        (3.10)

где    Q — пожарная нагрузка в пределах пожароопасного участка, МДж;

S — площадь размещения пожарной нагрузки, м² (но не менее 10 м²).

Пожарная нагрузка Q в формуле (3.10) включает в себя различ­ные сочетания (смесь) горючих и трудногорючих жидкостей, твердых горючих и трудногорючих веществ и материалов, находящихся в пределах пожароопасного участка.  Она определяется по формуле:

,                                     (3.11)

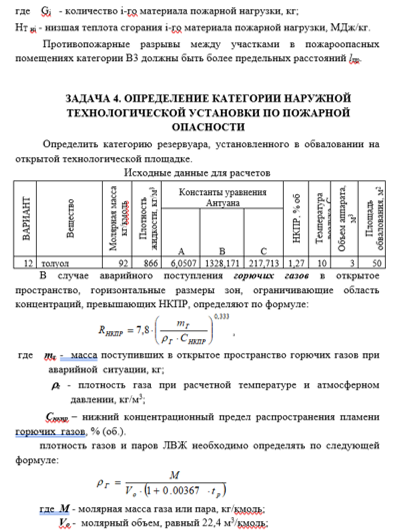

где    G_i    — количество i-го материала пожарной нагрузки, кг;

Н_{Т нi} — низшая теплота сгорания i-го материала пожарной нагрузки, МДж/кг.

Противопожарные разрывы между участками в пожароопасных помещениях категории В3 должны быть более предельных расстояний l_пр.
