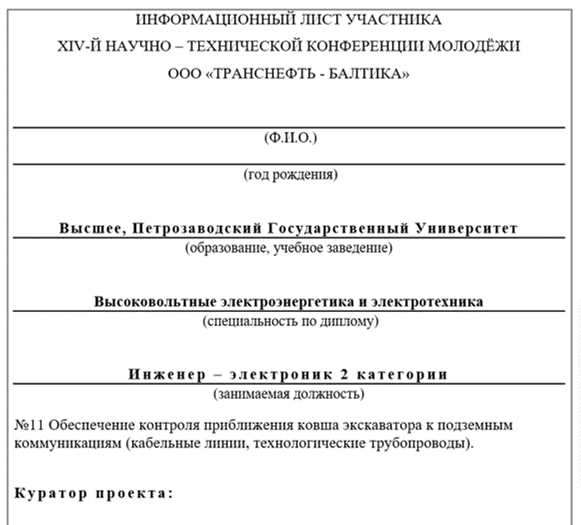

Обеспечение контроля приближения ковша экскаватора к подземным коммуникациям

Вид работы: Проект

Предмет: Высоковольтные электроэнергетика и электротехника

Тема: Обеспечение контроля приближения ковша экскаватора к подземным коммуникациям (кабельные линии, технологические трубопроводы)

ВУЗ: Петрозаводский Государственный Университет

ВВЕДЕНИЕ

При производстве земляных работ, устройстве оснований и фундаментов следует соблюдать требования сводов правил по организации строительного производства, геодезическим работам, технике безопасности, правилам пожарной безопасности при производстве строительно-монтажных работ.

Перед началом проектных, строительных и изыскательских работ получение достоверной информации о расположении подземных коммуникаций является обязательным условием. Но, даже при наличии схем, предоставленных сотрудниками муниципальных служб, необходимо до проведения каких-либо земляных работ, уточнять информацию, указанную в документации. Это позволит избежать повреждений подземных коммуникаций и их продолжительного и дорогостоящего ремонта. Определить наличие в земле металлических объектов помогут металлодетекторы, а определить местоположение и глубину залегания коммуникаций — приборы поиска подземных коммуникаций — трубокабелеискатели. С помощью этих приборов можно определить точное местоположение, направление, глубину залегания, а также возможные неисправности (повреждение изоляции трубопроводов, повреждение силовых кабелей) инженерных коммуникаций.

Так как принцип работы приборов основан на определении наличия электромагнитного поля, задаваемого проводником с током, то для проведения обследования интересующей подземной коммуникации необходим комплект поискового оборудования, состоящий из трассопоискового генератора и универсального приемника. Кроме этого, необходимы специальные принадлежности для подключения генератора к инженерным коммуникациям.

Цель работы – определить возможности обеспечения контроля работы экскаватора при наличии подземных коммуникаций.

ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ РАБОТЕ ЭКСКОВАТОРА

При производстве земляных работ и монтаже фундаментов выполнять требования СНиП 3.02.01-87; СНиП 12-03-2001 ч.1; СНиП 12-04-2002 ч.2; Проекта производства работ и должностных инструкций.

Систематически должно проверяться выполнение разработанных мероприятий по охране природы: снятие и перемещение в отвалы плодородного слоя почвы для последующего использования; защита буртов от эрозии, подтопления, загрязнения; выявление археологических и палеонтологических находок и принятие мер по их сохранению; надежное хранение горюче-смазочных и других материалов, способных негативно воздействовать на природу.

1. Запрещается нахождение людей и производство каких-либо других работ в зоне действия экскаватора; путь передвижения экскаватора в пределах строительной площадки должен быть заранее спланирован, а на слабых грунтах усилен инвентарными щитами.
2. Производство земляных работ в зоне расположения подземных коммуникаций (газопроводов, электрокабелей и др.) допускается только с письменного разрешения организации, ответственной за эксплуатацию этих коммуникаций. К разрешению должен быть приложен план (схема) с указанием расположения и глубины заложения коммуникаций. До начала работ необходимо установить знаки, указывающие место расположения подземных коммуникаций.
3. При приближении к подземным коммуникациям земляные работы должны производиться под наблюдением прораба или мастера, а в непосредственной близости от газопровода и кабелей, находящихся под напряжением, кроме того, под наблюдением работников газового хозяйства и электрохозяйства.
4. Разработка грунта в непосредственной близости от действующих подземных коммуникаций допускается только вручную лопатами; использовать ломы, кирки и пневмомашины запрещается.
5. Погрузка грунта в самосвалы экскаватором должна производиться со стороны заднего или бокового бока самосвала. Нахождение людей во время погрузки между экскаватором и транспортным средством запрещается.
6. Во время перерывов в работе ковш экскаватора должен быть опущен на землю. После окончания работы машинист экскаватора обязан не только прочно установить ковш, но и затормозить экскаватор.
7. В пределах призмы обрушения запрещаются складирование материалов, движение и установка строительных машин и транспорта, а также установка столбов линий связи.
8. Производство работ в траншеях и котлованах, подвергающихся увлажнению после их полного или частичного открытия, допускается в том случае, если будут приняты меры предосторожности против обрушения грунта. Для этого прорабу или мастеру необходимо тщательно осмотреть состояние откосов перед началом работы каждой смены; необходимо обрушить грунт в местах обнаружения нависей и трещин у бровок и на откосах; временно прекратить работы до высыхания грунта; уменьшить крутизну откосов на участке, где производство работ является неотложным.

Рабочее место экскаватора

1. Площадка, на которой устанавливается экскаватор, должна быть хорошо спланирована, освещена и обеспечивать хороший обзор фронта работ. Экскаватор необходимо закрепить во избежание его самопроизвольного перемещения.
2. Расстояние от наружного края гусеницы до бровки траншеи и котлована определяется расчетом на устойчивость откосов, но оно должно быть не менее 1 м.
3. Для обратной лопаты и драглайна забой должен представлять собой поверхность, находящуюся ниже поверхности стоянки экскаватора, наклонную под углом естественного откоса грунта в сторону от экскаватора.
4. Для обратной лопаты и драглайна высота забоя не должна превышать наибольшую глубину копания при данной установки экскаватора.
5. Машинист обязан следить за состоянием забоя и, если возникает опасность, что он обрушится, немедленно отвести экскаватор в безопасное место и сообщить об этом производителю работ. Пути отхода экскаватора должны быть постоянно свободными.

Техника безопасности во время работы экскаватора

1. На каждом экскаваторе должны быть вывешены правила управления, ухода за оборудованием и схема пусковых устройств.
2. Заводя пусковой двигатель дизеля, нельзя брать рукоятку в обхват, все пальцы должны быть с одной стороны рукоятки. Запрещается заводить перегретый пусковой двигатель.
3. Во избежание ожогов руки не следует касаться выхлопной трубы при запуске и работе пускового двигателя и дизеля. Соблюдать осторожность следует также тогда, когда открываешь крышку радиатора и спускаешь из него горячую воду.
4. Недопустимо устранять неисправности при работающем двигателе.
5. Запрещается вносить в кабину экскаватора предметы, размер которых, превышает 1,5 м, независимо от того, из какого материала они сделаны, а также хранить в кабине бензин, керосин и др. легковоспламеняющиеся вещества.
6. При грозе работать в экскаваторе или около него, а также в зоне кабельной сети, запрещается.
7. Нельзя открывать бочку с бензином, ударяя по пробке металлическими предметами.
8. Во избежание несчастных случаев при обрыве подъемного каната или при аварии рабочего механизма во время работы экскаватора воспрещается, кому бы то ни было находиться в радиусе, равном длине его стрелы плюс 5 м, но не ближе 15 м от него.
9. Во время работы категорически воспрещается:

а) менять вылет стрелы при заполненном ковше (за исключением лопат, не имеющих напорного механизма);

б) регулировать тормоза при поднятии ковша;

в) подтягивать при помощи стрелы груз, расположенный сбоку.

10. В случае перерыва независимо от его продолжительности стрелу экскаватора следует отвести в сторону от забоя, а ковш опустить на грунт.
11. Чистку, смазку и ремонт экскаватора можно производить только после его остановки. При этом двигатель должен быть выключен, а все движущиеся и ходовые части экскаватора — застопорены.
12. Чистка ковша и осмотр головных блоков стрелы производятся с ведома машиниста во время остановки экскаватора при спущенном на землю ковше.
13. Если в зоне работы экскаватора расположены подземные кабели, водопроводные и канализационные трубы, а также газопроводы, то обслуживающий персонал должен быть специально проинструктирован о мерах предосторожности и вести работу под наблюдением представителей технадзора.
14. Производить работы под проводами действующих линий электропередач любого напряжения запрещается.
15. В охранной зоне ЛЭП можно работать только по согласованию с эксплуатирующей организацией в том случае, если расстояние по горизонтали между крайними точками механизма при наибольшем вылете рабочего органа груза и ближайшим проводом линии электропередач будет при напряжении 1 кВт — 1,5 м; до 20 кВт — 2 м; 35 — 110 квт-4м; 154 -5м; 220 кВт — 6 м и 330-500 кВт -9м.
16. Грунт на автомашину следует грузить со стороны заднего или бокового ее борта. Категорически запрещается проносить ковш над людьми и кабиной шофера. Во время погрузки шофер должен выходить из кабины, если она не имеет бронированного щита.
17. Ковш при разгрузке следует опускать как можно ниже, чтобы не повредить автомашины. Нельзя допускать сверхгабаритной загрузки кузова и неравномерного распределения грунта в нем.
18. Между машинистом экскаватора и обслуживающим персоналом транспортных средств должна быть увязана система сигнализации. Во время погрузки на транспортные средства рабочим запрещается находиться в них.
19. Если в забое производят взрывные работы, экскаватор необходимо отвести на безопасное расстояние и повернуть к месту взрыва задней частью кабины.
20. Дополнительные требования при работе экскаватора с прямой или обратной лопатой:

а) наполняя ковш, нельзя допускать чрезмерного врезания его в грунт. Торможение в конце поворота стрелы с заполненным ковшом следует производить плавно, без резких толчков;

б) поднимая ковш прямой лопаты, нельзя допускать упора его блока в блок стрелы;

в) при опускании стрела или ковш не должны ударяться о раму или гусеницу, а ковш еще и о грунт;

г) при копании в тяжелых грунтах нельзя выдвигать рукоять до отказа;

д) препятствия в забое, которые могут вызвать значительную перегрузку ковша или его повреждение, следует обходить путем поворота стрелы;

е) при разработке первой траншеи необходимо следить, чтобы при повороте ковша на разгрузку хвостовая часть экскаватора не задевала за боковую стенку забоя;

ж) во время экскавации необходимо следить за правильной намоткой канатов на барабан лебедки, чтобы они не перекрещивались на барабане. Нельзя направлять наматывающиеся канаты руками.

Техника безопасности при передвижении экскаватора

1. Самостоятельный спуск и подъем экскаваторов осуществляется только под углом, не превышающим указанный в таблице. Спуск и подъем под углом большим, чем указано в таблице необходимо производить при помощи трактора или лебедки в присутствии механика, прораба или мастера.
2. Путь, по которому будет передвигаться экскаватор, должен быть заранее выровнен и спланирован, а на слабых грунтах усилен щитами или настилом из досок, брусьев или шпал. У таких сооружений, как мосты, трубопроводы, насыпи и др. необходимо предварительно проверить прочность и получить разрешение от соответствующей организации на перемещение по ним экскаватора.
3. Во время движения экскаватора стрелу его необходимо устанавливать строго по направлению хода, а ковш приподнимать над землей на 0,5-0,7 м, считая от нижней кромки ковша.

Рабочее место экскаватора (т.е. место, где он разрабатывает грунт) называется забоем. Геометрические размеры и форма забоя зависят от оборудования экскаватора и его параметров, размеров выемки, видов транспорта и принятой схемы разработки грунта. Применение рациональных приемов работы в правильно выбранном забое обеспечивает максимальную эффективность применяемого оборудования и высокую производительность при минимальной себестоимости землеройных работ. В технических характеристиках экскаваторов любой марки приведены, как правило, максимальные показатели их: радиусы резания, выгрузки, высота выгрузки и др. Работа на максимальных для данной машины параметрах приводит к ее быстрому износу и, как следствие, к снижению ее производительности. Поэтому для производства земляных работ следует принимать оптимальные рабочие параметры, составляющие 0,9 максимальных паспортных данных , а именно

Оптимальная высота (глубина) забоя должна быть достаточной для заполнения ковша экскаватора за одно черпание, она должна быть равна вертикальному расстоянию от горизонта стоянки экскаватора до уровня напорного вала, умноженному на коэффициент 1,2:



М — высота напорного вала над, уровнем стоянки м.

Если высота забоя относительно мала (например, при разработке планировочной выемки), целесообразно использовать экскаватор вместе с бульдозером. Последний разрабатывает грунт и перемещает его к рабочему месту экскаватора. Здесь бульдозер окучивает грунт, обеспечивая при этом достаточную высоту забоя, что позволяет эффективно использовать экскаватор.

Экскаватор и транспортные средства должны быть расположены таким образом, чтобы средний угол поворота экскаватора от места заполнения ковша до места его выгрузки был минимальным, так как на поворот стрелы расходуется до 70% рабочего времени цикла экскаватора.

Для прямой лопаты различают лобовой и боковой забои. В лобовом забое экскаватор разрабатывает грунт впереди себя и отгружает его на транспортные средства, которые подают к экскаватору по дну забоя. В этом случае автомобили подходят задним ходом попеременно то с одной, то с другой стороны забоя. Соответственно и грунт разрабатывается то с одной, то с другой стороны от оси проходки, при этом угол поворота достигает 140° иболее, что снижает производительность экскаватора. Лобовой забой применяют в редких случаях (при разработке экскаватором пионерной траншеи, въездного пандуса и др.).

В боковом забое экскаватор разрабатывает грунт по одну сторону от оси движения и грузит его на транспортные средства, подаваемые по другую сторону от оси проходки. При этом обеспечиваются благоприятные условия для движения транспорта, а средний угол поворота составляет 70… 90°. Поэтому после пионерной проходки весь оставшийся в выемке грунт разрабатывают способом продольного бокового забоя.
