3. РАЗДЕЛ ПО ЭКОЛОГИИ И БЕЗОПАСНОСТИ РЕШЕНИЙ ПРОЕКТА
3.1 Техника безопасности при организации строительной
площадки
Самым важным аспектом любого строительного проекта является обеспечение надлежащей организации строительной площадки и безопасных условий труда. Еще на стадии проектирования необходимо предусмотреть ограждение участка, дренаж поверхностных вод, подъездные пути, дороги и тропинки на участке. Временные дороги должны быть организованы таким образом, чтобы по ним могли передвигаться транспортные средства в любое время года и при любых погодных условиях. Минимальное расстояние между дорогой и складом должно составлять 0,5… 1,0 м, между дорогой и железнодорожной линией — 6,5 12,5 м, а дороги и забора — не менее 1,5 м.
На путях движения людей в опасной зоне должны быть установлены защитные ограждения. Входы в строящиеся здания (сооружения) должны быть защищены сверху навесом шириной не менее 2 м от стены здания. Угол, образуемый между навесом и стеной над входом, должен составлять 70-75°.
При проведении работ в закрытых помещениях, на высоте или ниже уровня земли должны быть предусмотрены меры по эвакуации людей в случае пожара или аварии.
На въездах в производственные помещения должны быть установлены планы внутренних дорог и проездов с указанием мест складирования материалов и конструкций, разворота транспортных средств и расположения противопожарного водопровода.
В производственных помещениях, на рабочих местах и на рабочих местах работников должна быть обеспечена питьевая вода, качество которой должно соответствовать гигиеническим требованиям.
Рабочие места и проходы к рабочим местам должны отвечать следующим требованиям
Ширина одного прохода к рабочей площадке и рабочему месту должна быть не менее 0,6 м, а свободная высота этого прохода — не менее 1,8 м;
При работе на высоте под рабочей зоной должна быть предусмотрена опасная зона.
Для работников, работающих на крышах с уклоном 20° и для прохода через кровельные покрытия, не выдерживающие веса работников, должен быть предусмотрен пандус шириной не менее 0,3 м и трап для опоры ног. Во время работы проход должен оставаться свободным.
Светильники общего освещения 127 В и 220 В должны быть установлены на высоте не менее 2,5 м от земли, пола или настила.
Выключатели, автоматические выключатели и другие электрические коммутационные устройства, используемые на открытом воздухе или во влажных помещениях, должны иметь защищенную конструкцию.
Все электрические пусковые устройства должны быть расположены так, чтобы посторонние лица не могли запустить машину, механизм или устройство; включение более одного токоприемника одним пусковым устройством запрещается.
Распределительные щиты и автоматические выключатели должны быть оборудованы блокирующими устройствами.
3.2 Противопожарные мероприятия
На территории строительной площадки должны быть предусмотрены системы пожаротушения.
Курение должно быть запрещено в местах, содержащих легковоспламеняющиеся или горючие материалы, а использование открытого огня разрешается только в радиусе не менее 50 м.
Средства пожаротушения должны содержаться в исправном состоянии. Проход к средствам пожаротушения должен быть обеспечен в любое время и обозначен соответствующими знаками.
Для курения, разведения огня и нагревательных приборов должны быть предусмотрены специальные места.
Сварка является наиболее огнеопасной операцией. Рабочие зоны сварщиков должны быть правильно организованы для предотвращения пожаров, вызванных электрической дугой, искрами и угольками электродов.
Сварку можно проводить на расстоянии не менее 5 м от твердых горючих веществ, газов и жидкостей.
Если сварку приходится проводить на деревянных настилах, зону сварки следует накрыть переносными стальными листами или снабдить сварщика подручными средствами для тушения огня.
В летнее время деревянные детали можно смачивать водой.
Горючие материалы в случае пожара можно тушить различными способами. Горящую древесину тушат водой, а горящее масло, нефть, бензин и парафин засыпают песком или брезентом.
На ранних стадиях пожара горящие материалы можно тушить пенными или углекислотными огнетушителями. Ручные пенные огнетушители можно использовать для тушения практически всех горящих материалов, а также небольшого количества легковоспламеняющихся и горючих материалов. Поскольку пена проводит электричество, пенные огнетушители нельзя использовать для тушения оборудования, горящего под воздействием электричества.
Углекислый газ является электроизолятором, поэтому углекислотные огнетушители подходят для тушения пожаров в электроустановках и электрооборудовании.
Пожарная бригада контролирует соблюдение сотрудниками правил пожарной безопасности и инструктирует их о том, как тушить пожары в
здании или на предприятии. Пожарные бригады оснащены всеми средствами, необходимыми для тушения пожаров.
Существует также телефонная линия для оповещения людей о пожарах на предприятиях и в зданиях. О пожаре также могут сигнализировать колокола, но электрические сигнализации более совершенны.
3.3 Мероприятия по охране окружающей среды
Строительные площадки огораживаются временными ограждениями с навесами в местах прохода людей. Эти ограждения используются для контроля доступа и выхода, исключения проезда транспорта через строительную площадку и снижения запыленности воздуха, а также для ограничения площади воздействия производственных факторов в период строительства.
Строительные материалы должны доставляться на строительную площадку в соответствии с графиком поставки и расхода с необходимыми техническими наценками и храниться в специально отведенных местах.
В жаркие и сухие периоды подача технической воды на строительную площадку может снизить выбросы пыли.
Необходимо ежедневно контролировать работу строительной техники, чтобы не допустить превышения норм выбросов от систем и узлов двигателя.
Строительный мусор следует собирать в металлические контейнеры и вывозить на городскую свалку после заполнения.
Использование техники на строительных площадках приводит к загрязнению почвы нефтепродуктами. Снижение загрязнения почвы смазочными материалами заключается в контроле состояния техники и недопущении контакта смазочных материалов с почвой.
Заправка автомобилей и другой техники на территории строительной площадки в период строительства запрещена, равно как и деятельность,
увеличивающая загрязнение воздуха, такая как мойка автомобилей, слив нефтепродуктов и прогрев двигателей. Единственным исключением является строительная техника (бульдозеры, экскаваторы и краны), заправка которой осуществляется на строительных площадках, в специально подготовленных местах с уплотненным верхним слоем почвы. Поверхностные слои на заправочных площадках, загрязненные топливом или нефтепродуктами, снимаются и вывозятся в специально отведенные места.
Для снижения шума на строительной площадке от автотранспорта и строительной техники подъездные пути на территории строительной площадки будут содержаться в хорошем состоянии, грузы, доставляемые на строительную площадку, будут закреплены, а на выхлопных трубах строительной техники будут установлены специальные глушители.
По окончании строительных работ строительный мусор будет вывезен, а верхний слой почвы восстановлен.
Предполагается, что участок будет полностью озеленен.
Территории без зданий и покрытий будут озеленены травой, кустарниками и деревьями с учетом трассы подземного водоснабжения и нормативных расстояний до зданий и сооружений.
Существует риск загрязнения почвы горюче-смазочными материалами при использовании строительной техники на площадке. Снижение загрязнения почвы нефтепродуктами (ГСМ) заключается в контроле состояния техники, чтобы исключить пролив или утечку ГСМ на землю. В период строительства заправка транспортных средств на территории строительной площадки запрещена.
Заправка транспортных средств топливом и маслом исключена. Сточные воды, за исключением заправки строительной техники, будут вывозиться строительной компанией на городские очистные сооружения.
— В проекте строительства предусмотрена специальная зона для очистки колес строительной техники с помощью водометов или
передвижных установок.
4 ЭКОНОМИЧЕСКИЙ РАЗДЕЛ
4.1 Обоснование экономического расчета
Выполним расчет локальной сметы на возведение монолитного перекрытия.
Задачи:
1. Расчет локальной сметы на устройство монолитного перекрытия
2. Расчет технико-экономических показателей сметного расчета.
Смета выполнена базисно-индексным методом по сборникам ФЕР (федеральные единичные расценки) в ценах на 3 квартал 2023 года.
Индексы перевода базисных цен в текущие:
материалы – 6,71;
эксплуатация машин и механизмов – 9,1; оплата труда – 29,64.
4.2 Расчет локальной сметы базисно-индексным методом
Исходные данные для сметного расчета:
Строительно-монтажная работа: Устройство перекрытий безбалочных толщиной: до 200 мм на высоте от опорной площади до 6 м, 100м3 в деле;
Единицы измерения 100м3 (Vi) – 0,72 Единичные нормы и расценки:
Прямые затраты (ЕРПЗ), руб. – 146639,87 Оплата труда рабочих (ЕРОЗП), руб. – 8217,33 Эксплуатация машин (ЕРЭМ), руб. – 2758,21 Оплата труда машиниста (ЕРЗПМ), руб. – 401,00

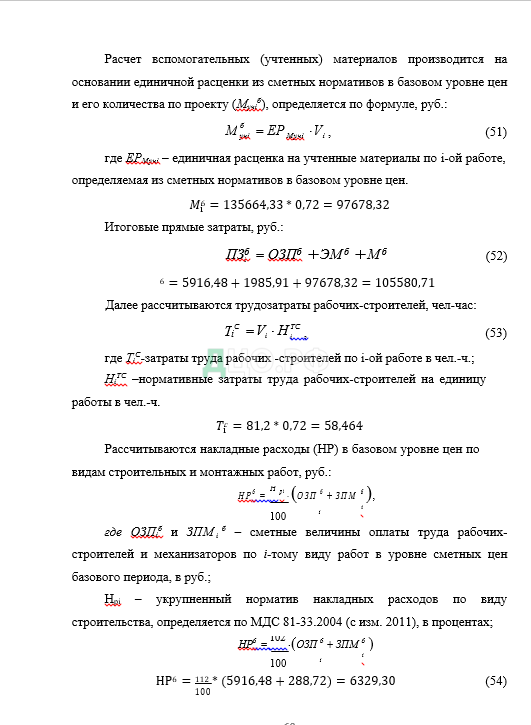

Расход учтенных материалов (ЕРМуч ), руб. – 135664,33 Затраты труда рабочих (HTc), чел.-ч. – 81,2

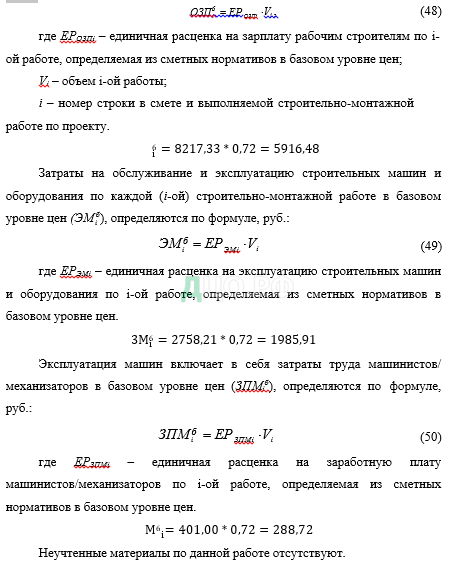

Затраты на основную заработную плату по i-ой строительно- монтажной работе в базовом уровне цен (ОЗП б) определяются по формуле, руб.:

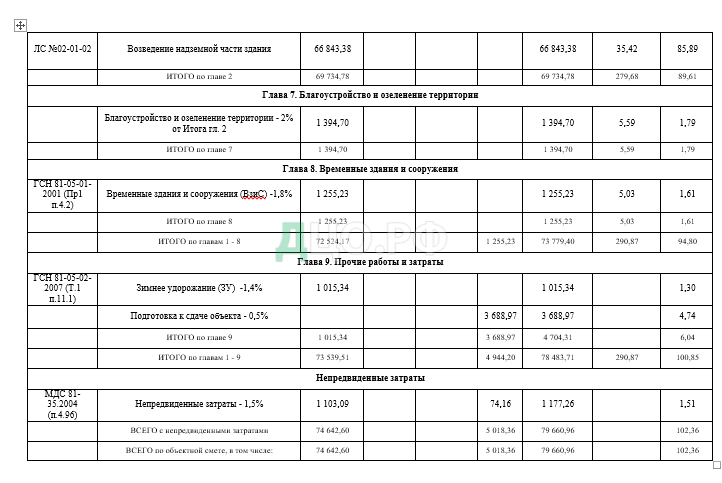

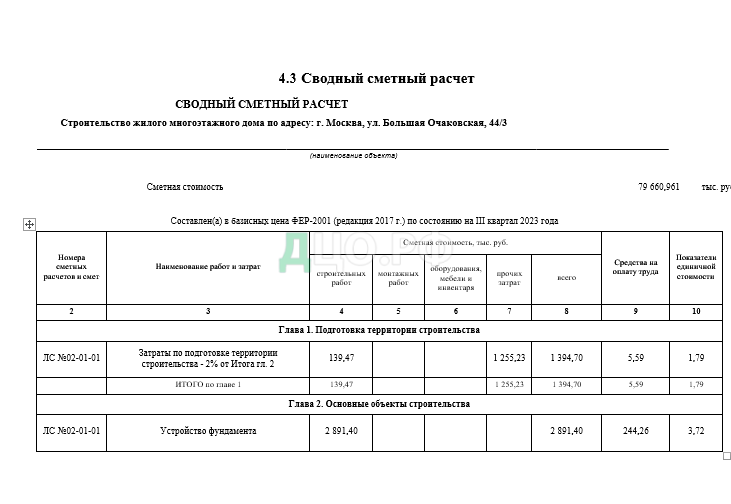

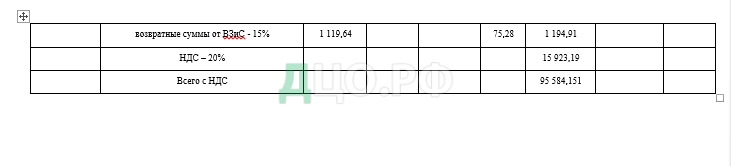

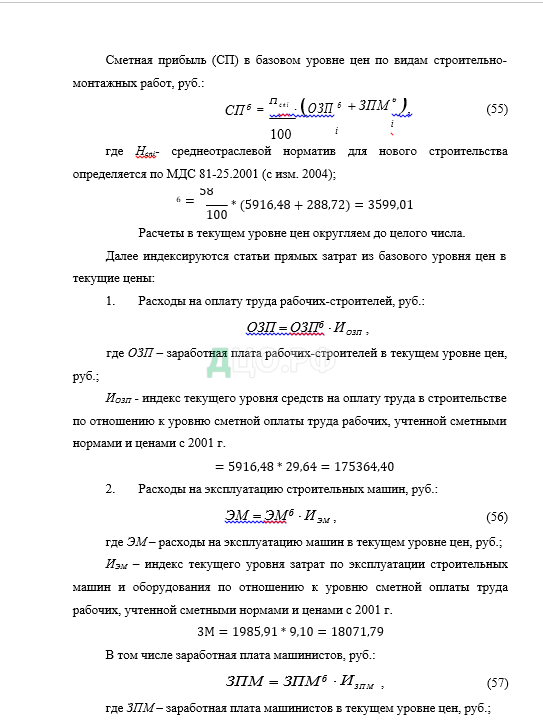

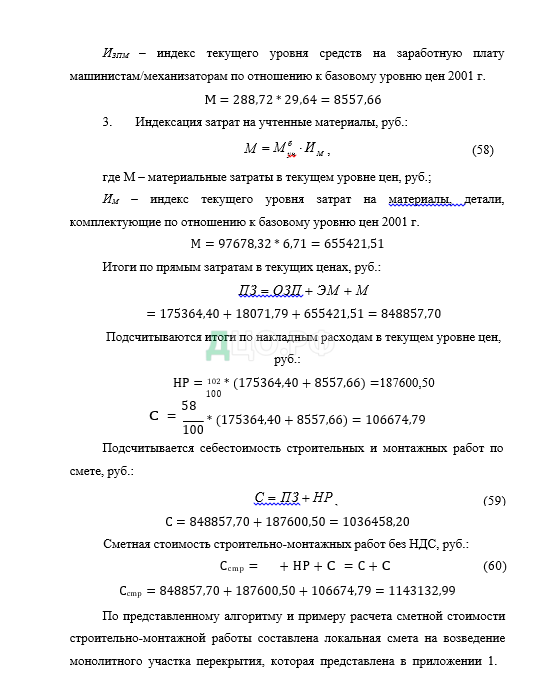

Заключение
В представленной дипломной работе выполнены:
В архитектурном разделе: планы этажей, разрезы, фасады, архитектурно – конструктивные узлы, схема планировочной организации земельного участка и генеральный план. Также выполнен расчет фундамента и монолитного перекрытия типового этажа.
Земельный участок, площадью 3273,0 м2 для строительства многоквартирного дома с объектами общественного назначения, подземная автостоянка, трансформаторная подстанция расположен по адресу: г. Москва, ул. Большая Очаковская, 44/3. Участок расположен в территориальной зоне Ж.1. Проектируемый жилой дом расположен на рельефе таким образом, что с одной из продольных сторон здание заглублено на этаж. Здание имеет угловую форму в плане и состоит из 2 блок-секций. Блок-секция №2 имеет прямоугольную форму в плане со сторонами в осях 26,7х15,75м. Выходы из здания на планировочную отметку земли имеются с обеих сторон. На первом этаже запроектированы офисные помещения, технические помещения для размещения инженерного оборудования и прокладки коммуникаций. Офисная часть отделена от технической противопожарной перегородкой 1-го типа. Квартиры запроектированы на 1-
25 этажах здания. Входная группа включает в себя двойной тамбур с распашными дверями, которые открываются по направлению выхода. Расположение помещений в квартирах принято на основе принципа функционального зонирования. Все помещения квартир относятся к 2 основным зонам: общей и индивидуальной. В помещения общей зоны входят внутриквартирный коридор, общая комната и кухня. Индивидуальные зоны в квартирах представлены спальнями и санузлами. Обеспечение доступа маломобильных групп населения обеспечивается за счет применения пандусов на крыльце и откидных аппарелей на лестничных маршах.
Наружные лестницы и пандусы имеют поручни с учетом технических требований к опорным стационарным устройствам по ГОСТ Р 51261.
Конструктивная схема здания – каркасная. Несущими конструкциями служат железобетонные стены и пилоны. Фундамент – монолитная железобетонная плита на забивных призматических сваях. Наружные стены
– монолитные железобетонные стены и стеновые панели. Внутренние стены
– кладка из газобетонных блоков толщиной 300мм. Лестничные площадки – монолитные железобетонные. Лестничные марши – сборные железобетонные.
При проектировании фундамента выполнен сбор нагрузок, изучены инженерно-геологические характеристики строительной площадки. Вес ограждающих конструкций рассчитан при помощи программного комплекса ЛИРА автоматически на основании данных о геометрических размерах, жесткостных характеристиках, наличии оконных и дверных проемов и прикладывается к расчетной схеме в виде линейно распределенной нагрузки с заданной интенсивностью.
Вес перегородок, так же, как и вес ограждающих конструкций, вычислен автоматически, исходя из геометрических и жесткостных характеристик.
В организационно-технологическом разделе разработаны: стройгенплан на период возведения надземной части здания, технологическая карта на устройство надземных несущих конструкций, укрупненный сетевой график, с отмеченными на нем этапами контроля (авторский надзор).
При проектировании сетевого графика определен объем работ, трудоемкость выполнения работ, на основе которой выполнен расчет продолжительности строительства.
В ходе проектирования стройгенплана определена потребность во временных зданиях, складах, а также потребность в водо- и
электроснабжении. Также определены рабочая и опасная зоны крана.
Технологическая карта на устройство монолитного перекрытия цокольного этажа составлена в соответствии с СП 63.13330.2018, рабочими чертежами, нормами на строительные работы.
В разделе экологии и безопасности рассмотрены правила техники безопасности при организации строительной площадки, а также противопожарные мероприятия и мероприятия по охране окружающей среды.
В экономическом разделе выполнен сметный расчет на устройство монолитного перекрытия. Сметная стоимость возведения монолитного перекрытия типового этажа составила 2 185 151,14 рублей.
Список использованных источников
1. Технический регламент о требованиях пожарной безопасности: Федеральный закон №123-ФЗ: принят 22.07.2008. — М.: Минрегион России, 2018. –183 с. – Текст: непосредственный;
2. Технический регламент о безопасности зданий и сооружений: Федеральный закон № 384-ФЗ: принят 30.12.2009. — М.: Минрегион России, 2009. –112 с. – Текст: непосредственный;
3. ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях: Дата введения: 2013-01-01. – Москва: Издательство стандартов, 2013. – 35 с. – Текст: непосредственный;
4. ГОСТ 27751-2014 Надежность строительных конструкций и оснований. Основные положения: дата введения: 2015-07-01. — Москва: Издательство стандартов, 2015. – 27 с. – Текст: непосредственный;
5. ГОСТ Р21.1101-2013 СПДС. Основные требования к проектной и рабочей документации: дата введения 2014-01-01. — Москва: Издательство стандартов, 2014. – 32 с. – Текст: непосредственный;
6. ГОСТ 21.501-2011 СПДС. Правила выполнения рабочей документации архитектурных и конструктивных решений: дата введения: 2013-05-01. — Москва: Издательство стандартов, 2013. – 29 с. – Текст: непосредственный;
7. ГОСТ 21.508-93 Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов: Дата введения 1994-09-01. — 2013-05-01. — Москва: Издательство стандартов, 2010. – 32 с. – Текст: непосредственный;
8. СП 1.13130.2009. Свод правил. Системы противопожарной защиты. Эвакуационные пути и выходы» (утв. Приказом МЧС России от 25.03.2009 N 171) (ред. от 09.12.2010). — Доступ из СПС Гарант (дата обращения: 01.02.2023). — Текст: электронный.
9. СП 14.13330.2018. Свод правил. Строительство в сейсмических районах. Актуализированная редакция СНиП II-7-81*» (утв. Приказом Минрегиона РФ от 27.12.2010 N 779) . — Доступ из СПС Гарант (дата обращения: 01.02.2023). — Текст: электронный.
10. СП 15.13330.2012. Свод правил. Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*» (утв. Приказом Минрегиона России от 29.12.2011 N 635/5) (ред. от 28.01.2019) . — Доступ из СПС Гарант (дата обращения: 01.02.2023). — Текст: электронный.
11. СП 20.13330.2016. Свод правил. Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*» (утв. Приказом Минрегиона РФ от 27.12.2016 N 787) . — Доступ из СПС Гарант (дата обращения: 01.02.2023). — Текст: электронный.
12. СП 29.13330.2011. Свод правил. Полы. Актуализированная редакция СНиП 2.03.13-88″ (утв. Приказом Минрегиона России от 27.12.2010 N 785) (ред. от 15.11.2017) . — Доступ из СПС Гарант (дата обращения: 01.02.2023). — Текст: электронный.
13. СП 31-114-2004. Правила проектирования жилых и общественных зданий для строительства в сейсмических районах» (одобрен и рекомендован к применению Письмом Госстроя РФ от 20.04.2004 N ЛБ- 2599/9) . — Доступ из СПС Гарант (дата обращения: 01.02.2023). — Текст: электронный.
14. СП 42.13330.2011. Свод правил. Градостроительство. Планировка и застройка городских и сельских поселений. Актуализированная редакция СНиП 2.07.01-89*» (утв. Приказом Минрегиона России от 28.12.2010 N 820) (ред. от 15.08.2018) . — Доступ из СПС Гарант (дата обращения: 01.02.2023).
— Текст: электронный.
15. СП 50.13330.2018. Свод правил. Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003″ (утв. Приказом Минрегиона России от 30.06.2012 N 265) (ред. от 14.12.2018) . — Доступ из СПС Гарант (дата обращения: 01.02.2023). — Текст: электронный.
16. СП 52.13330.2011. Свод правил. Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95*» (утв. Приказом Минрегиона РФ от 27.12.2010 N 783) . — Доступ из СПС Гарант (дата обращения: 01.02.2023). — Текст: электронный.
17. СП 59.13330.2012. Свод правил. Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001″ (утв. Приказом Минрегиона России от 27.12.2011 N 605) (ред. от 21.10.2015) . — Доступ из СПС Гарант (дата обращения: 01.02.2023). — Текст: электронный.
18. СП 60.13330.2016. Свод правил. Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01- 2003″ (утв. Приказом Минстроя России от 16.12.2016 N 968/пр) (ред. от 22.01.2019) . — Доступ из СПС Гарант (дата обращения: 01.02.2023). — Текст: электронный.
19. СП 118.13330.2012*. Свод правил. Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009″ (утв. Приказом Минрегиона России от 29.12.2011 N 635/10) (ред. от 19.12.2019) . — Доступ из СПС Гарант (дата обращения: 01.02.2023). — Текст: электронный.
20. СП 131.13330.2020. Свод правил. Строительная климатология. Актуализированная редакция СНиП 23-01-99*» (утв. Приказом Минрегиона России от 30.06.2012 N 275) (ред. от 13.12.2017) . — Доступ из СПС Гарант (дата обращения: 01.02.2023). — Текст: электронный.
21. СП 160.1325800.2014. Свод правил. Здания и комплексы многофункциональные. Правила проектирования» (утв. Приказом Минстроя России от 07.08.2014 N 440/пр) (ред. от 01.03.2019) . — Доступ из СПС Гарант (дата обращения: 01.02.2023). — Текст: электронный.
22. СП 48.13330.2011. Свод правил. Организация строительства. Актуализированная редакция СНиП 12-01-2004″ (утв. Приказом Минрегиона РФ от 27.12.2010 N 781) (ред. от 26.08.2016) . — Доступ из СПС Гарант (дата
обращения: 01.02.2023). — Текст: электронный.
23. СП 63.13330.2012. Свод правил. Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52- 01-2003″ (утв. Приказом Минрегиона России от 29.12.2011 N 635/8) (ред. от 19.10.2017) . — Доступ из СПС Гарант (дата обращения: 01.02.2023). — Текст: электронный.
24. СП 54.13330.2016 Здания жилые многоквартирные (утв. Приказом Минрегиона России от 29.12.2011 N 635/8) (ред. от 19.10.2017) . — Доступ из СПС Гарант (дата обращения: 01.02.2023). — Текст: электронный.
25. СанПиН 2.2.1/2.1.1.1076-01 «Гигиенические требования к инсоляции и солнцезащите помещений жилых и общественных зданий и территорий».
26. Бадьин, Г.М. Справочник строителя / Г.М. Бадьин, В.В. Стебаков М. : АСВ, 2003. – 336 с. — ISBN: 978-5-93093-839-5.
27. Вильчик, Н.П. Архитектура зданий / Н.П. Вильчик. — М.: Инфра- М, 2008. — 303 с. — ISBN: 978-5-16-002456-1.
28. Плотникова И. А. Сметное дело в строительстве / И. А. Плотникова, И. В. Сорокина. – Саратов :Ай Пи Эр Медиа, 2018. – 187 с. – ISBN 978-5-4486-0142-2
