ВВЕДЕНИЕ

Актуальность темы «Проектирование корпоративной сети с подключением удаленных филиалов по технологии VPN» обусловлена быстрым развитием информационных технологий и постоянным увеличением количества удаленных работников и филиалов у предприятий различных отраслей.

При этом корпоративные сети являются неотъемлемой частью инфраструктуры предприятий, обеспечивая связь между отделами и сотрудниками, а также передачу важной и конфиденциальной информации. Однако, с увеличением числа удаленных филиалов и сотрудников возникают проблемы с обеспечением безопасности передачи данных и эффективной организации сети.

В связи с этим, использование технологии VPN для подключения удаленных филиалов к корпоративной сети является актуальным и эффективным решением задачи организации безопасной и стабильной связи между удаленными филиалами и офисами предприятия.

Целью работы «Проектирование корпоративной сети с подключением удаленных филиалов по технологии VPN» является разработка эффективного и безопасного решения задачи организации связи между удаленными филиалами и офисами предприятия на основе технологии VPN.

Для достижения поставленной цели в работе будут решаться следующие задачи:

• Анализ требований заказчика к сети и определение функциональных и нефункциональных требований.
• Разработка технического задания на проектирование сети с учетом подключения удаленных филиалов через VPN.
• Определение оптимальной схемы сети с учетом требований заказчика и особенностей использования VPN-технологии.
• Выбор необходимого оборудования и программного обеспечения для реализации проекта.
• Настройка и тестирование сети с учетом требований безопасности и эффективности передачи данных через VPN.
• Оценка эффективности решения задачи и проведение анализа полученных результатов.
• Формулирование рекомендаций по использованию VPN для подключения удаленных филиалов к корпоративной сети и описание возможных направлений дальнейших исследований.

Объектом исследования является корпоративная сеть, включающая в себя офисы и удаленные филиалы предприятия.

Предметом исследования являются методы и технологии проектирования и настройки корпоративных сетей с использованием технологии VPN для обеспечения безопасной и эффективной связи между удаленными филиалами и офисами предприятия.

Практическая значимость заключается в том, что разработанные методы и рекомендации могут быть использованы предприятиями и организациями для создания безопасной и эффективной связи между удаленными филиалами и офисами.

1. Постановка задачи

1.1 Обобщенная характеристика предметной области

Локальная вычислительная сеть (ЛВС) — это совокупность аппаратного и программного обеспечения, объединяющая компьютеры в единую распределённую систему обработки и хранения информации. К аппаратному обеспечению относятся компьютеры, с установленными сетевыми адаптерами, повторители, концентраторы, коммутаторы, мосты, маршрутизаторы и др., соединённые между собой сетевыми кабелями.

Основные возможности локальных (компьютерных) сетей:

обмен данными (файлами);

совместное использование сетевых ресурсов (файлов данных и программ, принтеров и другого оборудования);

обмен сообщениями, общение (электронная почта, телефония, видеоконференции);

координация совместной работы;

упорядочивание делопроизводства, контроль доступа к информации, защита информации.

Эти возможности позволяют реализовать в вычислительной сети эффективную обработка информации и делают актуальной данную работу целью которой является разработать проект развертывания сети передачи для компании, которая имеет территориально-распределенную инфраструктуру.

1.2 Описание предприятия

Компания с полным наименованием «
ООО СоваТаб экспресс«) зарегистрирована 30.10.2018.

Род деятельности – Торговля товарами народного потребления.

Компания образована в 2018 году, численность 500 чел.

Офисные помещения головного офиса расположены на 1 этаже 11 секции дома.

В здании расположены 7 помещений (офисов).

Структура головного офиса компании:

• Правление

• Бухгалтерия

• Отдел ИТ и безопасности

• Отдел маркетинга

• Отдел логистики и поставок

• Отдел по работе с клиентами

• Юридический отдел

Правление. Выполняет административные функции организации. Осуществляет руководство организацией, отбор кадров, управление финансовой, правовой и другими видами деятельности.

Бухгалтерия. Занимается всеми направления бухгалтерской деятельности на организации.

Отдел ИТ и безопасности. Выполняет функции инфокоммуникационного обеспечения деятельности предприятия, а также за решение вопросов информационной безопасности и обеспечения охраны собственности.

Отдел маркетинга. Отвечает за продвижение услуг компании на рынке. Выработку маркетинговых программ. Изготовление рекламной продукции. Осуществляет деятельность по предоставлению рекламных услуг.

Отдел логистики и поставок. Основной (прибылеобразующий отдел). Непосредственно занимается вопросами закупки, доставки, распределения товаров по торговым точкам.

Отдел по работе с клиентами. Организовывает и обеспечивает взаимодействие между компанией и клиентами (консультации, ответы на вопросы, решение проблем и т.д.) Кроме того, отвечает за работу дежурных служб.

Юридический отдел. Занимается вопросами юридического обеспечения деятельности компании.

Компания имеет территориально-распределенную архитектуру. Имеет в своем составе 7 филиалов (склады, магазины, транспортный сектор, головной офис)

Число филиалов: 7

Число рабочих мест в филиалах: 60/60/20/10/90/90/4

Для расчета точного трафика, вызываемого одним пользователем, необходимо очень дорогостоящее оборудование или программа, которые бы отслеживали потоки приходящих и уходящих пакетов таких как SolarWinds Real-Time NetFlow Traffic Analyzer, Colasoft Capsa Free, Angry IP Scanner. Поэтому при расчете будет оцениваться трафик исходя из предполагаемых к использованию приложений.

Самый большой трафик создают следующие приложения:

• 1С Бухгалтерия (включающая в себя разнообразные бухгалтерские формы и отчеты);
• ГИС Торговля (содержит правовые базы и юридические консультации).
• КИС SAP

Рассчитаем трафик для бухгалтерского приложения 1С.

Будем исходить из того, что электронная таблица, которыми в основном и пользуются бухгалтера, имеет размер 2 Мб. В среднем одному пользователю в бухгалтерии необходимо загрузить с сервера 10-15 электронных таблиц. Следовательно, необходимый объем для загрузки равен 30 Мб. Теперь рассчитаем время реакции системы и пропускную способность для Fast Ethernet и Gigabit Ethernet, при условии, что для обоих технологий будет использоваться один и тот же объем в 30 Мб. Для технологии Fast Ethernet максимальное и минимальное значение интенсивности передачи кадров составляют:

V _мин = 8130 к/с

V _макс = 148810 к/с

Минимальный размер кадра составляет 64 байта, а максимальный 1518 байт.

Для того что бы рассчитать время реакции системы переведем полученный объем 30 Мб в пакеты.

30 Мб = 30*1024*1024 = 31457280 байт

31457280*8 = 251658240 бит

Чтобы получить пакет

251658240 / 1518 (максимальный размер кадра) = 165782 пакетов

Время реакции t

t = 165782 / 8130 = 20,3 с

Пропускная способность рассчитывается: передаваемый объем делится на время передачи, таким образом получаем минимальное значение пропускной способности (Fast Ethernet скорость передачи 100 Мбит/с)

251658240 бит / 20,3 с = 100 Мбит/с

 Таким образом, получаем, что в наихудшем случае для передачи 30 Мб через 100 Мбитный канал потребуется 20,3 секунды.

Теперь определим те же параметры для технологии Gigabit Ethernet.

V мин = 81270 к/с

V макс =1 488 090 к/с

Время реакции t

t = 165782 / 81270 (для кадра максимальной длинны) = 2 с

Пропускная способность для 30 Мб равна:

251658240 бит / 2 с = 120 Мбит/ с

Трафик остальных приложений примерно равен трафику 1С.

Большие объемы можно передавать через 100 и через 1000 Мбит/с, а на меньших скоростях не будет ощущаться эффективной отдачи от локальной сети, велика вероятность перегрузки канала. Заметим еще, что даже простой документооборот на сегодняшний день может составлять десятки мегабайт. По этой причине выбор делается в пользу 100/1000 Мбитного канала.

1.3 Постановка задачи на проектирование сетевой инфраструктуры предприятия

Для достижения поставленной цели необходимо решить следующие задачи:

выбрать сетевую топологию;

разработать функциональную схему сети;

выбрать требуемую физическую среду: кабель или обосновать использование технологии WiFi;

 рассчитать и выбрать коммутационное оборудование для канального уровня;

провести IP-планирование подсетей: выбрать единое адресное пространство, рассчитать требуемое количество подсетей и элементов в каждой сети, рассчитать адресное пространство, диапазон адресов, маску подсети и шлюз по умолчанию для каждого сегмента;

сформировать таблицы маршрутизации для каждого маршрутизатора;

составить спецификацию оборудования, включая кабель требуемой категории;

 рассчитать ориентировочную стоимость монтажных работ;

 рассчитать общую стоимость развертывания сети для заказчика;

 сформировать календарный план работ по развертыванию сети.

1.4 Постановка технических требований

Сеть должна выполнять следующие функции:

объединять всех новых пользователей в едином информационном пространстве;

предоставлять пользователям информацию, созданную в разное время и в разном программном обеспечении для ее обработки;

обеспечивать устойчивые к сбоям каналы связи для обмена данными со всеми структурными подразделениями учреждения;

повысить достоверность и надежность хранения информации за счет создания устойчивой информационно вычислительной системы, а также архивов данных которые можно использовать в дальнейшем;

обеспечить эффективную систему накопления, хранения и поиска финансово–экономической и другой информации по текущей и проделанной за некоторый период времени работе (архивная информация);

обеспечивать прозрачный доступ к информации авторизованному пользователю в соответствии с его правами и привилегиями;

обеспечивать оперативное получение коммерческих, финансовых и научных новостей из глобальной сети INTERNET;

обеспечивать взаимодействие с другими сегментами корпоративной сети предприятия.

Для создания корпоративной сети, удовлетворяющей описанным требованиям, необходимо произвести анализ возможностей существующих средств построения сетей и обеспечения их бесперебойной и надежной работы, а также оценить обстановку с целью принятия оптимального решения.

Исходя из всего вышеперечисленного, можно сделать вывод: поставленная задача является сложной по степени реализации и имеет много способов решения. Для реализации поставленной задачи потребуется не так много времени и затрат, но общий эффект должен повысить экономическую эффективность работы компании, снизить затраты и увеличить общий доход. Ожидается снижение времени работы персонала, что позволит увеличить поток клиентов, нежели это было до создания локальной сети.

2. Теоретический раздел

2.1 Анализ архитектуры корпоративной сети с использованием технологии VPN

Архитектура корпоративной сети — это совокупность компонентов, протоколов и технологий, которые определяют ее структуру и функциональные возможности.

Основные компоненты корпоративной сети:

• Клиентские устройства: компьютеры, ноутбуки, смартфоны, планшеты и другие устройства, которые используются для доступа к ресурсам сети.
• Сетевое оборудование: маршрутизаторы, коммутаторы, брандмауэры, прокси-серверы и другие устройства, которые обеспечивают передачу данных между устройствами сети.
• Серверы: файловые серверы, серверы электронной почты, серверы баз данных и другие устройства, которые предоставляют доступ к приложениям и данным сети.
• Средства защиты: антивирусные программы, системы обнаружения вторжений, протоколы аутентификации и другие технологии, которые обеспечивают безопасность корпоративной сети.

Архитектура корпоративной сети может быть построена в виде различных типов топологий сетей, таких как звезда, шина, кольцо или комбинированная топология. В зависимости от конкретных требований и задач корпоративной сети, архитектура может включать в себя различные слои, такие как слой доступа, слой распределения и слой ядра.

Типичная архитектура корпоративной сети включает следующие слои:

• Слой доступа: включает в себя коммутаторы и устройства, которые обеспечивают доступ к сети для клиентских устройств.

• Слой распределения: включает в себя маршрутизаторы и другие устройства, которые обеспечивают передачу данных между устройствами в различных сегментах сети.
• Слой ядра: включает в себя устройства, которые обеспечивают высокоскоростную передачу данных между сегментами сети.

Кроме того, архитектура корпоративной сети может включать в себя следующие компоненты:

• Систему управления сетью (NMS): программа или сервис, который позволяет администраторам управлять и контролировать работу сети, анализировать данные и решать проблемы в работе сети.
• Системы обеспечения безопасности: устройства и программы, которые обеспечивают защиту корпоративной сети от угроз, таких как вирусы, хакеры и другие типы атак.
• Системы резервирования: устройства и программы, которые обеспечивают бесперебойную работу сети в случае отказа основных компонентов.
• Системы мониторинга и анализа: устройства и программы, которые позволяют администраторам мониторить работу сети, анализировать данные и определять проблемы в работе сети.

В целом, архитектура корпоративной сети должна быть гибкой, масштабируемой и легко управляемой. Кроме того, она должна быть построена таким образом, чтобы обеспечить высокую производительность и надежность работы сети, а также обеспечить безопасность передачи данных внутри сети.

Настройка оборудования для работы с технологией VPN включает в себя несколько шагов:

Установка и настройка VPN-шлюза: VPN-шлюз является основным компонентом системы VPN, и его необходимо установить и настроить для работы. Настройка включает в себя создание пользовательских учетных записей, определение сетей, которые будут доступны через VPN-туннель, а также настройку параметров безопасности.

Настройка удаленных узлов: для работы сети VPN необходимо настроить все удаленные узлы, которые будут подключаться к VPN-шлюзу. Это может быть выполнено путем установки VPN-клиентов на каждом узле или настройки VPN-соединения встроенными средствами операционной системы.

Настройка маршрутизаторов и коммутаторов: для обеспечения правильного маршрутизации трафика через VPN-туннель необходимо настроить маршрутизаторы и коммутаторы. В зависимости от сетевой инфраструктуры, маршрутизация может выполняться на уровне маршрутизатора или на уровне коммутатора.

Настройка брандмауэров: для обеспечения безопасности сети необходимо настроить брандмауэры для обеспечения защиты от внешних угроз и атак.

Тестирование сети: после настройки сети VPN необходимо провести тестирование для проверки правильности работы всех компонентов. Тестирование может включать в себя проверку маршрутизации трафика, проверку соединения между удаленными узлами, проверку скорости передачи данных и другие тесты.

При настройке сети VPN рекомендуется использовать специализированные программные решения, такие как Cisco AnyConnect, OpenVPN или другие подобные программы. Эти программы обеспечивают удобный интерфейс для настройки и управления сетью VPN, а также имеют встроенные средства защиты данных и безопасности.

Под топологией корпоративной сети понимается физическое размещение компьютеров сети друг относительно друга и способ соединения их между собой. Топология определяет тип используемого кабеля, требования к оборудованию, надежность работы, методы управления обменом, возможности расширения сети.

2.2 Анализ базовых технологий и технологий VPN

Стандарты Ethernet определяют проводные соединения и электрические сигналы на физическом уровне. Формат кадров и протоколы управления доступом к среде — на канальном уровне модели OSI. Ethernet в основном описывается стандартами IEEE группы 802.3. Ethernet стал самой распространённой технологией ЛВС в середине1990-х годов, вытеснив такие устаревшие технологии, как Arcnet и Tokenring.

Название «Ethernet» (буквально «эфирная сеть») отражает первоначальный принцип работы этой технологии: всё, передаваемое одним узлом, одно-временно принимается всеми остальными (то есть имеется некое сходство с радио вещанием). В настоящее время практически всегда подключение происходит через коммутаторы (switch), так что кадры, отправляемые одним узлом, доходят лишь до адресата (исключение составляют передачи на широковещательный адрес) — это повышает скорость работы и безопасность сети.

FastEthernet, 100 Мбит/с

Технология Ethernet 100 Мбит/с, она же «быстрый Ethernet (FastEthernet). Имеет много разновидностей, при этом обозначение 100BASE-T чаще всего ис-пользуется как собирательное название. Как и в технологии 10BASE-T, в работе только зеленая и оранжевая пары (прием контакты 3, 6, передача контакты 1, 2), хотя поводились эксперименты по использованию всех 4 пар, которые затем привели к созданию гигабитного Ethernet (см. 1000BASE-T). Для реализации приложений 100-мегабитного Ethernet используется витая пара категории 5 (без буквы «е») или выше. Существует возможность использования для этих приложений и оптической среды передачи, однако в настоящее время волоконная оптика используется для более высоких скоростей, от 1 гигабита и выше.

Гигабитный Ethernet,1 Гбит/с

• 1000BASE-T, IEEE 802.3ab — стандарт, использующий витую пару категорий 5e. В передаче данных участвуют 4 пары. Скорость передачи данных — 250 Мбит/с по одной паре. Используется метод кодирования PAM5, частота основ-ной гармоники 62,5 МГц. Расстояние до 100 метров

• 1000BASE-TX был создан Ассоциацией Телекоммуникационной Промыш-ленности (англ. Telecommunications IndustryAssociation, TIA) и опубликован в марте 2001 года как «Спецификация физического уровня дуплексного Ethernet 1000 Мб/с (1000BASE-TX) симметричных кабельных систем категории 6.

Operating Over Category 6 Balanced Twisted-Pair Cabling (ANSI/TIA/EIA-854-2001)»). Стандарт, использует раздельную приём и передачу (по одной паре в каждом направлении), что существенно упрощает конструкцию.

В проекте оптимальным будет использование топологии «иерархическая звезда» из-за особенности расположения рабочих мест предприятия и его филиалов, функциональных задач.

Данная топология обладает следующими преимуществами:

выход из строя или отключение одной рабочей станции не отражается на работе всей сети в целом;

хорошая масштабируемость сети;

лёгкий поиск неисправностей и обрывов в сети;

высокая производительность сети (при условии правильного проектирования);

гибкие возможности администрирования.

Для реализации данной сети возможно использование следующих технологий:

1. «Иерархическая звезда» с использованием технологии FastEthernet по кабелю «витая пара» UTP-5E;
2. «Иерархическая звезда» с использованием технологии GigabitEthernet по кабелю «витая пара» UTP-5E или UTP-6E
3. «Иерархическая звезда» с использованием технологии GigabiteEthernet по волоконнооптическому кабелю.
4. Беспроводным технологиям по протоколу IEEE-802.11n, ac.

Построение сети в филиалах решено выполнять по топологии «иерархическая звезда», с использованием технологии GigabitEthernet по кабелю «витая пара» UTP-5E или UTP-6E. Выбор в пользу данного решения продиктован соображениями:

— более высокого уровня безопасности по отношению с беспроводными технологиями;

— более высокой пропускной способностью линий по сравнению с технологием FastEthernet;

— более низкой стоимостью работ и оборудования по сравнению с волоконнооптическим кабелем.

Таблица 1 – Сравнительные характеристики технологии Gigabit Ethernet

Построение соединительных линий между филиалами решено выполнять по топологии «иерархическая звезда», с использованием технологии VPN-MPLS за счет предоставления данной услуги провайдером Интернет. Подключение филиалов к сети провайдера осуществлять по технологии 10 GigabiteEthernet по волоконнооптическому кабелю.

VPN (Virtual Private Network) — это технология, которая позволяет устанавливать безопасное соединение между удаленными компьютерами или сетями через неприватный сетевой канал, такой как Интернет. Она обеспечивает защиту передаваемых данных путем шифрования трафика и создания «виртуального» частного канала связи между удаленными устройствами.

Основные принципы работы VPN:

Шифрование: все данные, передаваемые по VPN-каналу, шифруются, что обеспечивает безопасность передачи конфиденциальной информации.

Туннелирование: VPN-канал создает «туннель» через неприватный сетевой канал, такой как Интернет, и защищает передачу данных внутри этого туннеля.

Аутентификация: VPN-канал обеспечивает аутентификацию пользователей, что позволяет предотвратить несанкционированный доступ к защищенным данным.

Сокрытие IP-адреса: VPN-канал скрывает реальный IP-адрес отправителя и получателя, что делает невозможным отслеживание передачи данных.

Удаленный доступ: VPN-канал позволяет удаленным пользователям подключаться к защищенной сети организации из любого места в мире, используя доступ к Интернету.

Поддержка различных протоколов: VPN-технология поддерживает различные протоколы, такие как PPTP, L2TP, IPSec, SSL/TLS, которые обеспечивают различные уровни безопасности и функциональности.

Масштабируемость: VPN-технология легко масштабируется и может поддерживать большое количество пользователей и сетевых устройств.

Использование технологии VPN для подключения удаленных филиалов к корпоративной сети обеспечивает безопасный доступ к ресурсам организации и позволяет снизить затраты на коммуникации, так как не требуется использование выделенных линий связи.

Типы VPN

Существует несколько типов VPN-протоколов, каждый из которых имеет свои особенности и применяется в различных ситуациях:

PPTP (Point-to-Point Tunneling Protocol) – один из самых распространенных протоколов, который обеспечивает быстрое соединение и хорошую производительность. Однако, он имеет некоторые уязвимости в безопасности, поэтому не рекомендуется использовать его для передачи конфиденциальной информации.

L2TP (Layer 2 Tunneling Protocol) – комбинация PPTP и L2F (Layer 2 Forwarding Protocol). Обеспечивает более высокий уровень безопасности, чем PPTP, так как использует шифрование данных. Но, L2TP имеет некоторые ограничения при прохождении через NAT (Network Address Translation).

IPSec (Internet Protocol Security) – протокол, который обеспечивает высокий уровень безопасности. Он может быть использован как в туннельном режиме (шифрует весь IP-пакет) или в режиме транспортного уровня (шифрует только данные). IPSec поддерживает различные алгоритмы шифрования и аутентификации, что делает его очень гибким протоколом.

SSL/TLS (Secure Sockets Layer/Transport Layer Security) – протокол, который обеспечивает безопасный канал связи на основе шифрования SSL или TLS протоколов. Он часто используется для защиты передачи данных через веб-браузеры или для доступа к веб-приложениям.

OpenVPN – открытый протокол, который обеспечивает высокий уровень безопасности и гибкость. Он может использоваться для создания как туннельных, так и точка-точка соединений, а также поддерживает различные алгоритмы шифрования и аутентификации.

Каждый из этих протоколов имеет свои преимущества и недостатки, поэтому выбор протокола зависит от конкретных требований и задач. Важно выбрать подходящий протокол, который обеспечит необходимый уровень безопасности и производительности при использовании VPN-технологии.

Подключение удаленных филиалов через VPN-соединение имеет свои особенности:

Надежность и безопасность — VPN обеспечивает защиту данных от несанкционированного доступа, обеспечивая надежное и безопасное подключение к корпоративной сети. При подключении удаленных филиалов через VPN-соединение все данные передаются по зашифрованному туннелю, что позволяет обеспечить надежную защиту информации.

Гибкость и масштабируемость — VPN-соединение позволяет гибко масштабировать сеть и подключать удаленные филиалы в зависимости от потребностей компании. При необходимости можно добавлять или удалять удаленные филиалы, а также настраивать параметры VPN-соединения в соответствии с требованиями бизнеса.

Удобство использования — VPN-соединение позволяет удаленным сотрудникам работать на удаленном филиале так, как будто они находятся в офисе. При этом они могут использовать все ресурсы корпоративной сети, включая файлы, приложения, базы данных и другие ресурсы.

Ограниченная пропускная способность — при использовании VPN-соединения может возникнуть ограничение по пропускной способности, особенно при передаче больших объемов данных. В таких случаях можно использовать специальные технологии, такие как мультиплексирование или комбинирование различных типов соединений.

Затраты на оборудование — для организации VPN-соединения может потребоваться дополнительное оборудование, такое как VPN-концентраторы или маршрутизаторы с поддержкой VPN. Важно учитывать затраты на оборудование при планировании внедрения VPN-технологии.

В целом, использование VPN-технологии позволяет эффективно организовать удаленный доступ к корпоративной сети и обеспечить безопасность и надежность передачи данных. Однако, при выборе решения необходимо учитывать конкретные требования бизнеса и особенности сетевой инфраструктуры.

Основные преимущества VPN:

1. Безопасность: VPN защищает передаваемую информацию от несанкционированного доступа, зашифровывая данные и создавая защищенное соединение.
2. Гибкость: VPN позволяет удаленным сотрудникам подключаться к корпоративной сети из любого места в мире с доступом в Интернет, что повышает гибкость работы и повышает производительность.
3. Низкая стоимость: VPN не требует дополнительных инвестиций в оборудование и позволяет снизить расходы на связь между удаленными филиалами.
4. Упрощение настройки и управления: VPN позволяет создавать защищенные соединения между удаленными устройствами без необходимости настройки сложной инфраструктуры.
5. Улучшение производительности: VPN может повысить производительность сети, уменьшив задержки и увеличивая пропускную способность.

Основные недостатки VPN:

1. Значительное снижение скорости: VPN может снизить скорость передачи данных из-за дополнительной обработки, связанной с шифрованием и дешифрованием информации.
2. Необходимость надежной сети: VPN работает через Интернет, поэтому требуется надежное и быстрое соединение для обеспечения стабильной работы.
3. Сложность настройки: Настройка VPN может быть сложной и требовать высокой квалификации специалистов для обеспечения безопасной работы.
4. Ограничения по безопасности: При использовании общей сети, такой как Интернет, возможны риски нарушения безопасности.
5. Необходимость лицензирования: Для использования некоторых видов VPN может потребоваться лицензирование, что может увеличить затраты на внедрение.

2.3 Анализ сетевого и коммутационного оборудования необходимого для построения корпоративной сети с использованием VPN

При выборе оборудования для построения корпоративной сети с использованием VPN, можно рассмотреть следующие типы оборудования:

VPN-шлюзы: это специализированные устройства, которые обеспечивают шифрование и передачу данных между удаленными узлами сети.

Маршрутизаторы: это устройства, которые обеспечивают маршрутизацию и пересылку данных в сети.

Коммутаторы: это устройства, которые обеспечивают коммутацию данных между узлами сети.

Брандмауэры: это устройства, которые обеспечивают защиту сети от внешних угроз и атак.

Серверы: это устройства, которые предоставляют различные службы, такие как хранение данных, веб-сервисы, электронная почта и т.д.

Персональные компьютеры: это устройства, которые используются для работы сетевых пользователей.

Выбор конкретного оборудования зависит от потребностей организации, объема данных, количества пользователей и других факторов.

Для построения корпоративных сетей в настоящее время лидирующие позиции занимают радиочастотный эфир и проводная среда распространения электрических сигналов. Свою область применения имеют волоконнооптические линии связи, коаксиальные линии, оптические каналы и т.д.

Витая пара (англ. twisted pair) – разновидность кабеля связи, который представляет собой сочетание нескольких пар изолированных электрических проводников, определенным образом свитыми между собой и покрытых пластиковой оболочкой.

Витки проводников выполняются с рассчитанным шагом и с целью повышения помехозащищенности проводников одной пары при этом помеха одинаково влияет на оба провода в паре, но с различной фазой что и приводит к последующему уменьшению внешних электромагнитных помех, а также взаимных наводок при передаче различных сигналов. Для уменьшения взаимовлияния отдельных пар кабеля в кабелях UTP, проводники в различных парах свиваются с отличным друг от друга шагом. Данный тип кабеля самый распространенный в настоящее компонент современных структурированных кабельных систем. Он находит применения в телекоммуникационных системах и в компьютерных сетях различного уровня и типов в качестве физической среды распространения сигнала. Благодаря дешевизне и лёгкости монтажа, стал самым распространённым решением для построения кабельных (проводных) ЛВС.

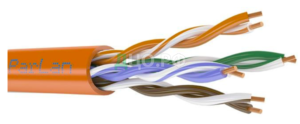

Рисунок 4 — Витая пара

Кабель к сетевым устройствам подключается при помощи разъёма типа 8P8C, который также получил название RJ45.



Рисунок 5 – Разъем RJ 45

Существует и используются следующие виды кабеля, которые относятся к кабелям «витая пара»

Защита кабеля может строится за счет электрически заземленной медной оплетки, а также алюминиевой фольги, намотанной вокруг пар, тип защиты определяет следующие разновидности исполнения кабеля:

Unshielded twisted pair (UTP – с англ., незащищенная витая пара). Кроме пластиковой защиты собственно проводников никаких дополнительных элементов защиты (экранирования, заземления) не используется.



Рисунок 6 – Незащищенная витая пара

Foiled twisted pair (F/UTP – с англ., фольгированная витая пара). Все пары проводников этого кабеля покрыты общим экраном из алюминевой фольги:



Рисунок 7 — Фольгированная витая пара

Shielded twisted pair (STP, – с англ., защищенная витая пара). В данном кабеле каждая пара экранирована собственной экранирующей оплеткой, а также все пары закрыты общим сеточным экраном.



Рисунок 8 – Защищенная витая пара

Screened Foiled twisted pair (S/FTP, – с англ., фольгированная экранированная витая пара). В этом типе кабеля каждая пара находится в собственной оплетке из фольги, а все пары помещены в медный экран.



Рисунок 9 – Фольгированная экранированная витая пара

Screened Foiled Unshielded twisted pair (SF/UTP, – с англ., незащищенная экранированная витая пара). Характеризуется двойным общим экраном из медной оплетки и из фольги.



Рисунок 10 – Незащищенная экранированная витая пара

В зависимости от структуры проводников – кабель применяется одно- и многожильный. Для первого случая каждый провод изготавливается из одной медной жилы (жила-монолит), а для второго – каждый провод состоит из нескольких медных жил (жила-пучок).

Многожильный кабель плохо монтируется («врезается») в разъёмы патч-панелей (тонкие жилы разрезаются), но отлично переносит изгибы и скручивание, однако обладает большей величиной затухания сигнала. Эти свойства многожильного кабеля обусловили его применение для изготовления патч-кордов (англ. patchcord), соединяющих оборудование с розетками и соединения между розетками.

Существует несколько категорий кабеля «витая пара». Они пронумерованы от CAT1 до CAT7 и определяются эффективной пропускаемой полосой частот (ЭППЧ). Кабели более высоких категорий содержат большее число пар проводников, а каждая пара имеет большее число витков на единицу длины. Данные категории для неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях). Так согласно этого стандарта:

САТ5 (ЭППЧ – 100 МГц) — 4-парный кабель, нашел широкое применение при построении локальных сетей 100BASE-TX и для прокладки телефонных линий связи, поддерживает скорость передачи данных до 100 Мбит/с по 2 парам проводов. При прокладке новых сетей применяется усовершенствованный кабель CAT5e, который обычно и называют кабелем «витая пара», является самой распространённой сетевым средой распространения, использующимся в компьютерных сетях, благодаря высокой скорости передачи (до 100 Мбит/с по 2 парам, до 1000 Мбит/с по 4 парам). Максимальная длина кабеля между устройствами (компьютер-свитч, свитч-компьютер, свитч-свитч) может достигать 100 м.

CAT6 (ЭППЧ – 250 МГц) – применяется в сетях FastEthernet и GigabitEthernet, в его устройство входит 4 пары проводников, максимальная скорость передачи данных до 1000 Мбит/с. Включена в стандарт в июне 2002 года. Описана в стандарте категория CAT6a, в которой увеличена ЭППЧ до 500 МГц. Согласно данных IEEE, 77 % установленных сетей в 2016 году, использовали кабель категории CAT6.

CAT7 скорость передачи данных до 100 Гбит/с, ЭППЧ пропускаемого сигнала до 600 – 700 МГц. Кабель данной категории экранирован. Седьмая категория, это кабель не UTP, а S/FTP (Screened Fully shielded Twisted Pair).

Каждая отдельно взятая витая пара, входящая в состав кабеля, предназначенного для передачи данных, должна иметь волновое сопротивление равное 120 Ом, при невыполнении этого условия форма электрического сигнала будет необратимо искажаться, и передача данных станет невозможной. К этому может привести не только некачественный кабель, но также наличие «скруток» в кабеле и использование розеток более низкой категории, чем кабель.

Для построения спроектированной сети потребуется клиентское оборудование, сетевое и серверное оборудование.

 Для проектируемой сети можно сформулировать следующие требования:

— скорость подключения филиалов к Интернет – 10 Гбит/с;

— скорость подключений в сетях филиалов – 1 Гбит/с;

— требования к клиентским ПЭВМ – максимальная производительность для работы графических и видеоредакторов под управлением ОС Windows 10; низкая стоимость; большая диагональ мониторов;

— требования к серверам — оптимальная для работы типовых серверных приложений производительность; низкая стоимость;

— требования к активному сетевому оборудованию: использовать оборудование от одного вендора; высокая надежность; высокая производительность; техническая поддержка; обучение персонала.

Исходя из требований, предлагается оборудование компании Cisco, как полностью удовлетворяющее требованиям заказчика и обладающее широкими возможностями для дальнейшего развития и совершенствования сети, в т.ч. и в вопросах обеспечения информационной безопасности.

Страницы 1 2 3
