3. РАЗДЕЛ ПО ЭКОЛОГИИ И БЕЗОПАСНОСТИ РЕШЕНИЙ ПРОЕКТА
3.1 Вопросы сохранения экологии при проектировании системы электроснабжения многоэтажного (административного) здания
На современном этапе развитие электрических сетей осуществляется в условиях повышенного внимания администрации регионов и общественности к вопросам охраны окружающей среды, что осложняет выбор трасс и площадок для сооружения электросетевых объектов. В ряде стран использование сетей напряжением выше 400 кВ запрещено законом. Условия выбора трасс и площадок существенно влияют на принципиальную возможность осуществления и показатели намеченных вариантов схемы сети. Пренебрежение конкретными географическими условиями может изменить соотношение технико-экономических показателей сравниваемых вариантов и повлиять на выводы. В наиболее сложных случаях — в условиях городской и промышленной застройки, а также в районах с особыми географическими условиями — рекомендуется предварительная проработка сравниваемых вариантов на картографическом материале, при необходимости — с предварительным согласованием с заинтересованными организациями. В остальных случаях рекомендуется руководствоваться приведенными ниже данными, основанными на нормативных документах и опыте проектирования электрических сетей.
3.2 Заземление
В технической литературе часто описываются понятия заземление и зануление. Действительно, вопрос о заземлении в домах и квартирах встал в нашей стране относительно недавно. Для начала остановимся на определении и видах защитного заземления.
Под защитным заземлением понимается преднамеренное электрическое соединение какой-либо части электроустановки с заземляющим устройством (ПУЭ) для обеспечения электробезопасности работающего персонала. Основной функцией защитного заземления является обеспечение безопасности. Выделяют несколько видов заземления:
Рабочее заземление – преднамеренное электрическое соединение с землей отдельных точек электрической цепи, таких как, нейтральных точек обмоток генераторов, силовых и измерительных трансформаторов и др. Такой вид заземления предназначен для обеспечения безопасной и надлежащей работы электроустановки в нормальных или аварийных условиях. Осуществляется непосредственно или через специальные аппараты – пробивные предохранители, разрядники, резисторы и прочее.
Заземление молниезащиты – электрическое соединение с землей молниеприемников и разрядников для защиты домов и зданий от разрядов молнии.
Замыкание на корпус – это случайное электрическое соединение токоведущей части с металлическими нетоковедущими частями электроустановки. Замыкание на корпус может быть результатом может быть случайное касание токоведущей части корпуса машины, повреждения изоляции, падения провода, находящегося под напряжением, на нетоковедущие части электроустановок и др.
Главным назначением защитного заземления является устранение опасности поражения человека током в случае прикосновения к корпусу и другим нетоковедущим частям.
Принцип действия защитного заземления – снижение до безопасных значений напряжений прикосновения и шага, обусловленных замыканием на корпус и другими причинами. За счет уменьшения сопротивления заземления, а также путем выравнивания потенциалов основания, на котором стоит человек. А также заземленного оборудования за счет подъема потенциала основания, на котором стоит человек, до значения, близкого к значению потенциала заземленного оборудования. Сопротивление заземления – отношение напряжения на заземляющем устройстве к току, стекающему с заземлителя на землю.
3.2.1 Руководство по эксплуатации и обслуживанию заземляющих устройств
Данные указания разработаны на основании ГОСТ 12.1.030-81 «Электробезопасность, Защитное заземление, зануление» [23]; Правил технической эксплуатации электроустановок потребителей (М. Энергосервис 2003) [14]; Правил устройства электроустановок (М.: «Энергоатомиздат», 2006); СНиП 3.05.06-85 «Электротехнические устройства» [21].
С целью уравнивания потенциалов в помещениях и наружных установках, их элементы должны быть присоединены к сети заземления или зануления. Такие установки как, например, строительные и производственные конструкции, стационарно проложенные трубопроводы всех назначений, металлические корпуса технологического оборудования и т.п.
Необходимо применять одно общее заземляющее устройство для территориально сближенных электроустановок разных назначений и напряжений. Используемое заземляющее устройство должно удовлетворять всем требованиям, которые предъявляются к заземлению электроустановок разных назначений и напряжений. К примеру, следующим требованиям: должна выполняться защита людей от поражения электрическим током при повреждении изоляции, условия режимов работы сетей, защита электрооборудования от перенапряжения и прочее в течение всего периода эксплуатации.
Сначала должны быть соблюдены требования, предъявляемые к защитному заземлению. Важно помнить, что заземляющие устройства защитного заземления электроустановок зданий и сооружений и молниезащиты второй и третьей категорий этих зданий и сооружений, как правило, должны быть общими.
Рассмотрим устройство заземления:

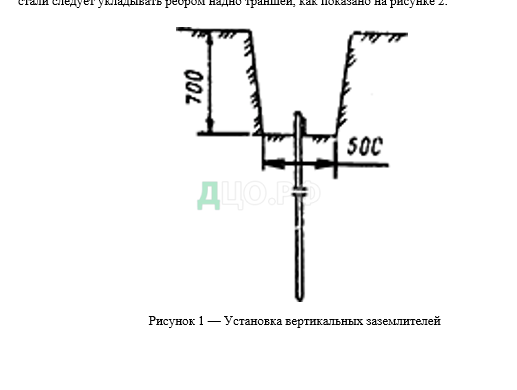

— устройство вертикальных заземлителей (электродов) приведено на рисунке 1. Длина вертикальных электродов должна быть не менее 1 м, верхний конец вертикальных заземлителей должен быть заглублен на 0,5 — 0,7 метра;

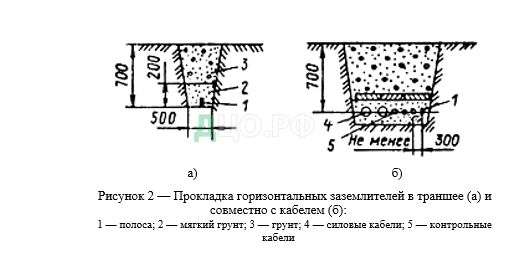

— горизонтальные заземлители можно использовать для связи вертикальных заземлителей, а также в качестве самостоятельных заземлителей. Глубина прокладки горизонтальных заземлителей — не менее 0,5 — 0,7 м. Меньшая глубина прокладки допускается в таких местах как: присоединений к оборудованию, при вводе в здания, при пересечении с подземными сооружениями и в зонах многолетнемерзлых и скальных грунтов. Горизонтальные заземлители из полосовой стали следует укладывать ребром на дно траншеи, как показано на рисунке 2.
Траншеи для горизонтальных заземлителей должны быть заполнены сначала однородным грунтом, который не должен содержать щебень и строительный мусор, с утрамбовкой грунта на глубину 200 мм, а затем – засыпаться местным грунтом.
По условиям механической прочности размеры заземлителей должны быть следующие (не менее):
Характеристики заземлителей:
— диаметр неоцинкованных — 10 мм;
— диаметр оцинкованных — 6 мм;
— сечение прямоугольных заземлителей — 48 мм2;
— толщина прямоугольных заземлителей — 4 мм:
— толщина полок угловой стали — 4 мм;
— толщина стенки труб — 3,5 мм.
При повышенной коррозионной опасности необходимо выполнять следующие мероприятия:
— использование стали круглого сечения большего диаметра;
— применение оцинкованных заземлителей;
— заполнение траншеи влажной утрамбованной глиной;
— увеличение сечения заземлителя.
Места, где устройство заземлителя входит в грунт и места с различной воздухопроницаемостью рекомендуется гидроизолировать.
При сооружении искусственных заземлителей в зонах с большим удельным сопротивлением земли больше 500 Ом необходимы следующие мероприятия:
— установка вертикальных заземлителей увеличенной длины, если снижается удельное сопротивление грунта с глубиной, а естественные углубленные заземлители, например, скважины с металлическими обсадными трубами, отсутствуют;
— установка выносных заземлителей вблизи к электроустановкам, то есть участки с меньшим удельным сопротивлением грунта;
— укладка в траншеи горизонтальных заземлителей скального грунта влажного глинистого грунта или другого электропроводящего материала с последующей трамбовкой и засыпкой обратным грунтом до верха траншеи;
— применение искусственной обработки грунта с целью снижения его удельного сопротивления, если другие способы не могут быть применены или не дают необходимого эффекта;
— помещение заземлителей в непромерзающие водоемы и талые зоны;
— использование обсадных труб скважин;
— создание искусственных талых зон путем покрытия грунта над заземлителем слоем торфа или другого теплоизоляционного материала на зимний период и раскрытия его на летний период, а также использование электроподогрева.
3.2.2 Правила по соединению заземлителей
Соединение заземлителей с заземляющими проводниками следует выполнять при помощи сварки, как показано на рисунках 3, 4.
Рисунок 3 — Соединение заземляющих проводников с вертикальными
заземлителями:
1 — стержневой заземлитель; 2 — заземляющий проводник из круглой стали; 3 —
заземляющий проводник из полосовой стали; 4 — заземлитель из угловой стали
Рисунок 4 — Соединение заземляющих проводников с горизонтальными
заземлителями:
а — продольное соединение проводников из полосовой стали, б — ответвление проводника из полосовой стали; в — ответвление проводника из круглой стали; г — продольное соединение проводников из полосовой и круглой стали; д — продольное
соединение проводников из круглой стали; е — ответвление проводника из круглой стали; 1
— стальная полоса; 2 — сталь круглая
Сварные швы, расположенные в земле, следует покрывать битумным лаком.
Заземляющие проводники и трубопроводы присоединяются с помощью сварки, либо хомута (рисунок 4).
Рисунок 4 — Присоединение заземляющего проводника к трубопроводу сваркой (а-в) и с помощью хомута (г):
1 — заземляющий проводник из полосовой стали; 2 — трубопровод; 3 —
заземляющий проводник на круглой стали; 4 — хомут
Если присоединение к трубопроводу заземляющего проводника невозможно с помощью сварки, только тогда применяют закрепление хомутом. При установке хомутов поверхность в месте присоединения трубопровода зачищается до металлического блеска, а контактная поверхность хомутов — облужевается. Хомуты должны быть изготовлены из полосовой стали шириной не менее 40 мм и толщиной 4 мм. Присоединение заземляющего проводника к хомуту следует выполнять сваркой.
Каждая часть электроустановки, подлежащей заземлению, должна быть присоединена к сети заземления или зануления при помощи отдельного ответвления. Последовательное включение в РЕ проводник заземляемых частей электроустановки не допускается (рисунок 5). Сечение заземляющих и нулевых защитных проводников должно соответствовать правилам устройства электроустановок.
Рисунок 5 — Правильное (а) и неправильное (б) присоединение частей электроустановки к сети заземления:
1 — магистраль заземления; 2 — заземляемая часть электроустановки; 3 —
ответвление к магистрали заземления
Присоединение РЕ проводников к заземлителям, заземляющему контуру и к заземляющим конструкциям должно быть выполнено сваркой, а к главному заземляющему зажиму, корпусам аппаратов, машин и опор воздушных линий электропередачи – надежным болтовым соединением (для обеспечения возможности производства измерений).
Открыто проложенные РЕ проводники должны иметь покрытие, предохраняющее от коррозии и окрашены в черный цвет. Для защиты от коррозии болтовые соединения покрываются консервирующей смазкой, например, «ЦИАТИМ-201».
3.2.3 Эксплуатация заземляющих устройств
Для определения технического состояния заземляющего устройства периодически проводить визуальные осмотры видимой части, осмотры заземляющего устройства с выборочным вскрытием грунта, измерение параметров заземляющего устройства в соответствии с нормами испытания электрооборудования [13].
Все работы выполняемые при ремонте, обслуживании и реконструкции заземляющих устройств (периодичность осмотров, объемы работ, условия измерений, правила текущего и капитального ремонтов и прочее) описаны в ПТЭЭП [13], а выполняются в соответствии с «Правилами по охране труда при эксплуатации электроустановок» [12] и другими действующими нормативными документами.
Испытания заземляющего устройства (ЗУ) включают в себя:
— проверку состояния элементов ЗУ (элемент подлежит замене, если разрушено более 50% его сечения);
— определение сопротивления заземляющего устройства;
— проверку наличия цепи между заземлителями и элементами, которые заземляем;
— измерение удельного сопротивления грунта.
Выявленные дефекты подлежат немедленному устранению. В случае необходимости (превышение нормативных значений напряжения прикосновения) выполнять мероприятия по снижению напряжения прикосновения путем устройства дополнительных заземлений и металлосвязи.
На каждое находящееся в эксплуатации заземляющее устройство необходимо иметь паспорт, содержащий:
— исполнительную схему устройства с привязками к капитальным сооружениям, связями с надземными и подземными коммуникациями и с другими заземляющими устройствами;
— с датой ввода в эксплуатацию;
— основными параметрами заземлителей (материал, профиль, линейные размеры);
— величину сопротивления растеканию тока заземляющего устройства;
— удельным сопротивлением грунта;
— данными по напряжению прикосновения (при необходимости);
— данными по степени коррозии искусственных заземлителей;
— данными по сопротивлению металлосвязи оборудования с заземляющим устройством;
— ведомостью осмотров и выявленных дефектов;
— информацией по устранению замечаний и дефектов.
К паспорту прилагать результаты визуальных осмотров, осмотров со вскрытием грунта, протоколы измерения параметров ЗУ, данные о характере ремонтов и изменениях, внесенных в конструкцию устройства.
Использование провода заземления в качестве фазного или нулевого провода в электроустановках до 1000 В не допускается.
При использовании в электроустановке устройств защитного отключения осуществлять его проверку в соответствии с рекомендациями завода- изготовителя и нормами испытаний электрооборудования.
3.2.4 Расчет заземления
Методика расчета заземления включает четыре этапа. Рассмотрим каждый из них ниже:
1. Определяем величину сопротивления одиночного вертикального заземлителя RB по формуле (14):
R = ln + ln Ом, (14)
2πa
где α – длина вертикального заземлителя, м;
d – диаметр вертикального заземлителя, м.
= ln+ln =51,37 Ом.
Расчетное сопротивление грунта расч.вR находим по формуле (15):
расч.в = уд. × в, Ом ∙ м, (15)
где уд. – удельное сопротивление грунта, Ом·м;
φв – климатический коэффициент вертикального электрода.
расч.в = 90 × 1,65 = 150 Ом ∙ м.
Заглубление заземления t вычисляем по формуле (16):
= 0 +
, м, (16)
= 0,5 + 3 = 2 м.
Далее определяем необходимое число вертикальных заземлителей n по формуле (17):
= В , (17)
З×ηв
где RЗ — допустимое значение сопротивления защитного заземления, Ом (для сети 380/220 вольт 4 Ома);
ηВ — коэффициент использования вертикальных заземлителей, зависящий от отношения расстояния между вертикальными электродами к их длине α и от варианта исполнения заземления: «в ряд» или «по контуру».
Порядок расчета n:
1) принять ηВ = 1 и найти n из формулы (17);
2) по найденному числу n из таблицы [9, с.20] методом интерполяции определить уточненное значение ηВ;
3) подставить определенное из таблицы [9, с.20] значение ηВ в формулу (17) и определить окончательное число вертикальных заземлителей n;
4) округлить полученное значение n до большего целого числа (например, n = 3,25, принять n = 4).
= 51,37 = 12,84;
Полученное число = 19,167 округляем до большего целого числа и получаем число 20, поэтому необходимое число вертикальных заземлителей 20 штук.
Рассчитанное количество заземлителей n забивают в подготовленную траншею вертикально через определенное расстояние и соединяют их все между собой горизонтальным электродом (полосой или прутком) длиной L соответствующего сечения.
2. Определяют сопротивление горизонтального электрода Rг по формуле (18):
где ρ – удельное сопротивление грунта, Ом·м;
d1 – диаметр горизонтального электрода, м (для полосы d1 = 0,5 · b, где b ширина горизонтальной полосы, м);
h — глубина заложения горизонтальной сетки, м;
Lгор – длина горизонтального электрода, м.
Длина горизонтального заземлителя рассчитывается по формуле:
— при размещении в ряд: L = α · (n – 1),
— при размещении по контуру: L = α · n, где α – длина вертикального заземлителя;
n – число вертикальных заземлителей.
Выбираем размещение по контуру здания и производим расчет по формуле (18):
3. Определяем величину общего расчетного сопротивления заземляющего устройства по формуле (19):
общ
= вг , Ом, (19)
вηг+гηв
общ
= 51,37×5,572
51,37×0,69+5,572×0,67×20
= 286,23
35,45+74,66
= 2,59 Ом.
Расчетное сопротивление заземляющего устройства составляет 2,6 Ом, что меньше допустимого сопротивления 4 Ом.
На рисунке 6 представлена схема расположения электродов по контуру заземления.
Рисунок 6 — Контур заземления и расположения электродов
3.2.5 Система уравнивания потенциалов
Современные здания и многоквартирные дома оборудованы множеством инженерных систем и бытовыми приборами, их металлические элементы служат проводниками электрического тока и обладают своим потенциалом. Если произойдет одновременное прикосновение человека к двум предметам с разными потенциалами, тогда возникает опасность поражения его электрическим током. Надежную защиту обеспечивает система уравнивания потенциалов (СУП).
Согласно пунктом 1.7.32 ПУЭ [15] под защитным уравниванием потенциалов понимают электрическое соединение проводящих частей для достижения равенства их потенциалов, выполняемое в целях электробезопасности.
Защитные проводники могут находиться в составе линий электроснабжения здания или прокладываться отдельно. Каждое подключение токопроводящего элемента выполняется отдельным проводом, при помощи болтовых соединений, зажимов или сварки. Важно соблюдать условия доступности для осмотра и проведения испытаний, а так же защиты от механических повреждений и коррозии.
В зданиях различают основную и дополнительную системы уравнивания потенциалов. Правила по их выполнению определены в нормативных документах [26, 27, 28, 15].
Основная система уравнивания потенциалов (ОСУП)
ОСУП объединяет в единый контур все крупные токопроводящие части здания, которые в обычном состоянии не имеют электрического потенциала, с главной заземляющей шиной (ГЗШ). Рассмотрим графический пример выполнения СУП в электроустановке жилого дома (рисунок 7а, 7б).
Рисунок 7а — Система уравнивания потенциалов жилого дома
Рисунок 7б — Подключение системы уравнивания потенциалов к главной
заземляющей шине
Исходя из приведенной схемы (рисунок 7б), ОСУП состоит из следующих элементов:
— заземляющего устройства;
— главной заземляющей шины;
— нулевых защитных проводников;
— проводников уравнивания потенциалов.
Перечень проводящих частей в электроустановках до 1 кВ, подлежащих соединению в ОСУП, определен в п. 1.7.82 ПУЭ [15]. Главную заземляющую шину можно установить внутри вводно-распределительного устройства или обособленно, при соблюдении следующих условий: расположение неподалеку от защищаемого объекта, обеспечение доступа для ее обслуживания и обязательной защиты от возможного прикосновения.
Внутри вводно-распределительного устройства в качестве ГЗШ используют шину нулевого защитного проводника РЕ, что обеспечивает не только подключение защитного нуля питающей входящей линии с нулевыми проводниками распределительной сети здания, но и выполняет функцию присоединения отдельных проводящих частей и заземляющих устройств. Отдельно расположенная шина соединяет только входящие в ОСУП токопроводящие конструкции и заземлители. Площадь сечения такой ГЗШ должна быть не менее площади сечения нулевого защитного проводника питающей входящей линии.
К ГЗШ подключают контур заземления и нулевые защитные проводники (PEN или PE в зависимости от выбранной системы заземления). Металлические элементы здания, коммуникации и систему вентиляции монтируют к главной заземляющей шине по радиальной схеме. Соединяя каждый токопроводящий элемент отдельным проводником уравнивания потенциалов, с возможностью отключения любого из них.
Токопроводящие части коммуникаций, которые входят в здание, необходимо присоединить к ГЗШ как можно ближе к точке их ввода. Одно из главных требований к соединительным проводникам ОСУП является их непрерывность. Поэтому установка в цепях коммутационных аппаратов запрещена. Проводники имеют жёлто-зеленую окраску с обязательным наличием бирки — наименование присоединяемого элемента. Проводники закрепляют на шине болтовыми соединениями. К проводящим конструкциям крепят при помощи сварки. Для труб коммуникаций используют хомуты.
Сечение проводников уравнивания потенциалов должно быть не менее: для медных — 6 мм2, для алюминиевых — 16 мм2 и для стальных — 50 мм2. [15] Дополнительная система уравнивания потенциалов (ДСУП).
Рассмотрим для чего необходима дополнительная система уравнивания потенциалов. В зонах повышенной опасности поражения людей электрическим током, например, в ванной, сауне, кухне или душевой, следует выполнять дополнительную систему уравнивания потенциалов. Это необходимо для обеспечения высокого уровня электробезопасности в случае возникновения аварийной ситуации. ДСУП соединяет все, одновременно доступные для прикосновения открытые и сторонние, проводящие части, а также нулевые и заземляющие защитные проводники оборудования (в зависимости от типа системы). [15]. Ниже на рисунке 8 представлена схема соединений ДСУП.
Рисунок 8 — Дополнительная система уравнивания потенциалов
На схеме можно увидеть, как все потенциально опасные проводящие конструкции подсоединяются к клеммной шине в коробке уравнивания потенциалов. Такая сеть позволяет организовать ДСУП, при этом не протягивая защитные проводники от каждого отдельного элемента к распределительному щитку квартиры, дома.
Согласно требованиям пункта 1.7.122 ПУЭ к защитным проводникам [15] в ДСУП используются специально предусмотренные проводники, применяются открытые и сторонние токопроводящие элементы.
Требуемое сечение для проводников составляет 2,5 мм2 и более (учитывая отсутствие механического воздействия). Если возможно механическое воздействие, тогда используют проводники сечением 4 мм2 и более.
Монтаж системы уравнивания потенциалов выполняют на этапе строительства здания. Необходимо учитывать ограничение по применению СУП в уже имеющихся постройках. В домах, где используется система заземления TN-C, с объединенным PEN-проводником, выполнять ДСУП категорически запрещено. Так как при обрыве нулевого провода возникает опасность поражения электрическим током людей.
3.2.6 Молниезащита
В соответствии с инструкцией по устройству молниезащиты зданий, сооружений и промышленных предприятий СО-153-34.21.122-2003 [18] жилой дом относится к обычному объекту. В качестве молниееприемника может использоваться металлическая крышка при следующих условиях:
— электрическая непрерывность между разными частями обеспечена на долгий срок;
-толщина металла кровли составляет не менее величины t, приведенной в таблице [18, с.17], если необходимо предохранить кровлю от повреждения или прожога;
-толщина металла кровли составляет не менее 0,5 мм, если ее необязательно защищать от повреждений и нет опасности воспламенения, находящихся под кровлей горючих материалов;
— кровля не имеет изоляционного покрытия. При этом небольшой слой антикоррозионной краски или слой 0,5 мм асфальтового покрытия, или слой 1 мм пластикового покрытия не считается изоляцией;
— неметаллические покрытия на или под металлической кровлей не выходят за пределы защищаемого объекта.
По проекту здания крыша выполнена из металлической кровли толщиной
0.9 мм, что соответствует условию молниеприемника крыши здания. Также по проекту под кровлей нет опасности воспламенения горючих материалов. Так как кровля соответствует всем перечисленным условиям, используем ее в качестве молниееприемника.
Далее от кровли жилого дома нам нужно сделать токоотводы, желательно, чтобы токоотводы равномерно располагались по периметру защищаемого объекта и по возможности они прокладываются вблизи углов зданий.
Не изолированные от защищаемого объекта токоотводы прокладываются следующим образом:
— если стена выполнена из негорючего материала, токоотводы могут быть закреплены на поверхности стены или проходить в стене;
-если стена выполнена из горючего материала, токоотводы могут быть закреплены непосредственно на поверхности стены, так чтобы повышение температуры при протекании тока молнии не представляло опасности для материала стены;
— если стена выполнена из горючего материала и повышение температуры токоотводов представляет для него опасность, токоотводы должны располагаться таким образом, чтобы расстояние между ними и защищаемым объектом всегда превышало 0,1 м. Металлические скобы для крепления токоотводов могут быть в контакте со стеной.
Рекомендуется размещать токоотводы на максимально возможных расстояниях от дверей и окон. Токоотводы прокладываются по прямым и вертикальным линиям так, чтобы путь до земли был по возможности кратчайшим. Минимальное допустимое сечение токоотвода равняется 50 мм2 для стали [18].
По инструкции можно использовать два токоотвода с сечением каждого не менее 50 мм2 в противоположных углах объекта [18]. Для большей безопасности в связи с возможностью коррозии токоотвода выбираем сечение токоотвода 100 мм2 из полосовой стали (4х25 мм2). Главным условием размещения токоотвода по зданию является минимальное расстояние от окон, балконов и подъездов не менее трех метров.
В соответствии всего вышеперечисленного выбираем размещение токоотводов как указанно на рисунке 9 красными прямоугольными квадратами. Расстояние до ближайшего окна более трех метров.
Рисунок 9 — Схема расположения токоотводов
ЗАКЛЮЧЕНИЕ
В данной работе была произведена разработка проекта системы электроснабжения многоэтажного (административного) здания ООО Монолит-строй.
Оптимизация и планирование электроснабжения жилых домов – важная и обязательная часть жизни людей для комфортного проживания в развивающемся обществе. Обеспечение безопасности является главной задачей при разработке электроснабжения, так как поражение человека электрическим током может привести к летальному исходу, что недопустимо.
В ходе разработки проекта была выбрана надежная схема электроснабжения жилого дома согласно действующей нормативной литературе. Жилой многоквартирный дом по техническим условиям относится к третьей категории по надежности электроснабжения. Питание производится от ТП ТМ-400/10/0,4. В данной выпускной квалификационной работе были выполнены поставленные задачи: произведен расчет электрических нагрузок многоквартирного дома; выбраны провода и кабельные линии для внешних и внутренних электропроводок; произведен расчет и выбор устройств защитной аппаратуры; выполнена проверка выбранной защитной аппаратуры; произведен расчет заземляющего устройства; произведен выбор молниезащиты.
Для питания квартир были выбраны кабели марки ВВГнг, и были проверены на устойчивость к кратковременным перегрузкам токам КЗ. Аппараты защиты выбраны в виде дифференциальных автоматических выключателей, которые сочетают в себе свойства автоматических выключателей и устройства защитного отключения (согласно ПУЭ не менее 0.3 А). Также, был разработан контур заземления, в качестве заземляющего электрода выбран стальной пруток в количестве 20 штук, диаметром 14 мм длиной 3 м. Согласно нормативной литературе, в качестве молниеприемника допускается использование металлической крыши данного здания и в качестве молниеотводов используем 2 стальные полосы сечением 100 мм2 в разных углах дома, присоединенных к контуру заземления. Молниеотводы проложены в стене на расстоянии более трех метров от ближайших окон, балконов.
Для электроснабжения многоквартирного жилого дома было выбрано качественное электрооборудование, электромонтажные материалы.
Данный проект электроснабжения жилого многоквартирного дома основан на реальных данных, полученные результаты можно применять на практике, что говорит о практической значимости работы.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1. Будзко, И. А. Электроснабжение сельского хозяйства / И. А. Будзко, Т. Б. Лещинская, В. И. Сукманов. – М.: Колос, 2000. – 536 с.
2. Долин П. А. Основы техники безопасности в электроустановках : учеб. пособие для вузов / П. А. Долин. – М.: Энергия, 1979. – 408 с.
3. Карякин Р. Н. Заземляющие устройства электроустановок / Р. Н. Карякин. — М.: Энергосервис, 2006. — 520 с.
4. Князевский, Б. А. Охрана труда в электроустановках / Князевский Б. А. – М.: Энергоатомиздат, 1983. – 336 с.
5. Лещинская, Т. Б. Электроснабжение сельского хозяйства / Т. Б. Лещинская, И. В. Наумов. – М.: КолосС, 2008. – 655 с.
6. Маньков, В. Д. Основы проектирования систем электроснабжения: справочное пособие/ В. Д. Маньков. – СПб: НОУ ДПО «УМИТЦ
«Электросервис», 2010 – 664 с.
7. Найфельд М. Р. Заземление, защитные меры электробезопасности
/М. Р. Найфельд. – М.: Энергия, 1971. – 312 с.
8. Прищеп Л.Г. Проектирование комплексной электрификации / Л.Г. Прищеп, А.П.Якименко, Л.В. Шаповалов [и др.]; под ред. Л.Г. Прищепа. – М.: Колос, 1983. – 271 с.
9. Расчет сопротивления заземления. Учебное электронное текстовое издание / под ред. А.А. Волкова, В. С. Мушникова, И. А. Дряхлова, В. С. Цепелев и др. – Екатеринбург.: УрФУ, 2016. – 25 с.
10. Справочник по электроснабжению и электрооборудованию / под ред. А.А. Федорова. – М: Энергоатомиздат, 1986. – 586 с.
11. Тульчин И. К. Электрические сети и электрооборудование жилых и общественных зданий / И. К. Тульчин, Г.И. Нудлер – М.: Энергоатомиздат, 1990. – 480 с.
12. Правила по охране труда при эксплуатации электроустановок. Введ. 2016.10.19. — М., 2016
13. Правила технической эксплуатации электроустановок потребителей. Введ. 2003.01.22. — М.: Энергосервис, 168 с.
14. Приказ об утверждении правил технической эксплуатации электроустановок потребителей — Введ. 2003-01-13. — М.: Энергосервис, 2003. — 168 с.
15. ПУЭ Правила устройства электроустановок. Издание 7. — Введ.
2003-01-01. — М.: Энергоатомиздат, 369 с.
16. РМ – 2696 — 01 Временная инструкция по расчету электрических нагрузок жилых зданий, не являющиеся документом федерального уровня. — М., 2001.
17. Руководящие указания по расчету токов короткого замыкания и выбору электрооборудования РД 153-34.0-20.527-98 РАО ЕЭС России. — Введ. 1998-03-23. — М: ЭНАС, 2002. — 141 с.
18. СО-153-34.21.122-2003 инструкция по устройству молниезащиты зданий, сооружений и промышленных предприятий — Введ. 2003-06-30. — М.: ЦПТИ ОРГРЭС, 2004. — 31 с.
19. СП 12.13130.2009 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности. — Введ. 2009- 05-01. — М.: ВНИИПО, 2009. — 91 с.
20. СП 31 – 110 — 2003 Проектирование и монтаж электроустановок жилых и общественных зданий. — М., 2004.
21. Строительные нормы и правила СНиП 3.05.06-85 Электротехнические устройства. — Введ. 2086-07-01. — СССР, 1985. — 34 с.
22. ГОСТ 12.1.013-78 ССБТ. Строительство. Электробезопасность. —
Введ. 1980-01-01. — СССР, 1978. — 6 с.
23. ГОСТ 12.1.030-81 ССБТ. Электробезопасность. Защитное заземление. Зануление. — Введ. 1982-07-01. — М.: ИПК Издательство стандартов, 2001. — 8 с.
24. ГОСТ 12.1.038-82 Система стандартов безопасности труда. Электробезопасность. Предельно допустимые уровни напряжений прикосновения и токов. — Введ. 1983.07.01. — М.: Стандартинформ, 2011. — 5 с.
25. ГОСТ 28249-93 Короткие замыкания в электроустановках. Методы расчета в электроустановках переменного тока напряжением до 1 кв. — Введ. 1995-01-01. — Минск: Стандартинформ, 2006. — 47 с.
26. ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения. — Введ. 2014-01-01. — М.: Стандартинформ, 19 с.
27. ГОСТ Р. 50571.15-97 (МЭК-364) Электроустановки зданий. —
Введ. 1997.07.01. — М.: Стандартинформ, 2012. — 12 с.
28. ГОСТ Р. 50571.1-93 Электроустановки зданий. Основные положения. — Введ. 1995.01.01. — М.: Стандартинформ, 2010. — 19 с.
29. ГОСТ Р. 50571.2-94 Электроустановки зданий. Основные характеристики. — Введ. 1994.11.10. — М.: Стандартинформ, 2012. — 60 с.
30. Концерн «Энергомера»: [Электронный ресурс], 2001-2018. URL: www.energomera.ru (Дата обращения: 18.02.2018)
31. Профсектор: [Электронный ресурс], 2018. URL:
http://profsector.com/ (Дата обращения: 02.06.2022)
32. Технический справочник Schneider Electric [Электронный ресурс] : электрон. журн. 2015. URL: http://stek35.ru/bitrix/templates/books/files/catalogs/schneider/Panorama_SE_2015.p df (Дата обращения:15.01.2018)
