3. РАЗРАБОТКА АРХИТЕКТУРЫ БАЗЫ ДАННЫХ ДЛЯ ОРГАНИЗАЦИИ (НА ПРИМЕРЕ ООО «ТРАНСКОМ»)

3.1. Построение инфологической концептуальной модели (ER–модели) и наполнение таблиц

В результате анализа предметной области было выделено три класса объектов: заказ, клиент, класс обслуживания, перечень услуг и используемые услуги.
Опишем, какими свойствами обладает каждый класс объектов для нашей конкретной задачи:
¬«Заказ» – номер заказа, дата заказа, дата прибытия, дата выезда, номер клиента, стоимость заказа.
– «Клиент» – ФИО, номер клиента, номер паспорта, серия, адрес.
¬ «Класс обслуживания» – вид груза, стоимость поездки, периодичность обслуживания.
¬ «Перечень услуг» – наименование, стоимость, ед. измерения.
¬ «Используемые услуги» – номер услуги, дата, количество, общая стоимость.

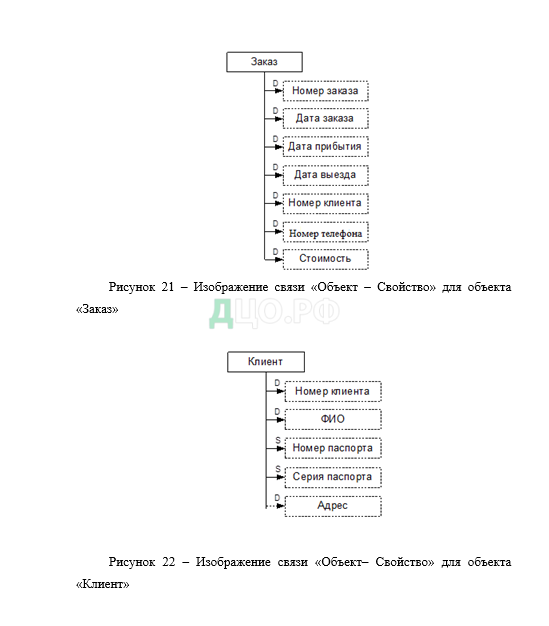

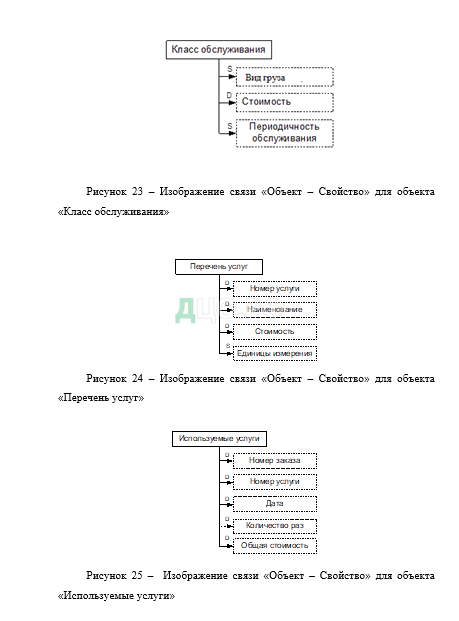

Изобразим графически каждый объект и его свойства ( рисунок 20 – 25).

строится таблица, атрибутами которой являются идентификатор объекта и реквизиты, соответствующие каждому из свойств.
2. Если у объекта имеются множественные свойства, то каждому из них ставиться в соответствии отдельная таблица.
3. Если между объектом и его свойствам имеется условная связь, то при отображении в реляционной модели возможны следующие варианты:
¬ Если многие из объектов обладают рассматриваемым свойством, то его можно хранить в базе данных так же, как и обычное.
¬ Если только незначительное число обладает указанным свойством, то при использовании предыдущего решения для многих записей в таблице значение соответствующего поля будет пустым. Для устранения этого недостатка выделяют отдельную таблицу, которая включает в себя идентификатор объекта и атрибут, соответствующий рассматриваемому свойству (аналогично пункту 2).
4. Если у объекта имеется составное свойство, то составляющие составного свойства либо помещаются в отдельные поля реляционной таблицы, либо в одно поле.
5. Если связь между объектами 1:1 и классы принадлежности обоих объектов являются обязательными, то для отображения данных объектов и связей между ними можно:
¬ Использовать одну таблицу, первичным ключом которой может быть идентификатор любого из двух объектов.
¬ Для каждого из этих объектов использовать отдельные таблицы, а связь между ними отразить включив в одну из таблиц идентификатор связанного объекта из другой таблицы.
6. Если связь между объектами 1:1 и класс принадлежности одного объекта является обязательным, а другого – нет, то для каждого из этих объектов используют отдельные таблицы, а идентификатор объекта, для которого класс принадлежности является необязательным, добавляется в таблицу, соответствующую тому объекту, для которого класс принадлежности обязателен.
7. Если между объектами связь 1:1 и класс принадлежности является необязательным, то следует воспользоваться тремя таблицами: по одной для каждого объекта и одну для отображения связи между ними.
8. Если между объектами связь 1:М и класс принадлежности одного из них обязателен, то используют две таблицы – по одной для каждого объекта. При этом в таблицу, соответствующую объекту, класс принадлежности которого является обязательным, добавляется идентификатор второго объекта.
9. Если между объектами предметной области имеется связь 1:М и оба класса принадлежности не обязательны, то поступают аналогично пункту 7 (создают три таблицы: по одной для каждого объекта и одну для связи между ними)
10. Если между объектами предметной области имеется связь М:М, то для хранения информации требуется три таблицы: по одной для каждого объекта и одна для отображения связи между ними (классы принадлежности могут быть любыми).
11. Агрегированному объекту, имеющему место в предметной области, ставится в соответствии одна таблица, атрибутами которой являются идентификаторы всех объектов, задействованных в данном агрегированном объекте, а так же реквизиты, соответствующие свойствам этого объекта.
Такое объединение информации в одну таблицу возможно только в том случае, если между объектами связь 1:1, если связь другая, то выделяют по одной таблице для каждого объекта и одну для связи.
12. При отображении обобщенных объектов могут быть приняты разные решения:
¬ Всему обобщенному объекту может быть поставлена в соответствии одна таблица.
¬ Каждой из категорий ставится в соответствии отдельная таблица, которая содержит в себе идентификатор объекта, общие свойства и свойства данной категории.
Кроме этого, возможны и комбинированные варианты. Выбор конкретного решения будет зависеть от того, насколько часто информация о разных категориях объекта обрабатывается совместно, как велико различие видовых свойств и т.п.
13. При отображении составного объекта так же возможны варианты:
¬ Если речь идет о составе изделий, то между изделием и деталью связь будет М:М. В этом случае – см. пункты 7, 9, 10.
¬ Если речь идет о составе какой–нибудь организации, то между объектами скорее всего будет связь 1:М. В этом случае – см. пункты 8, 9.

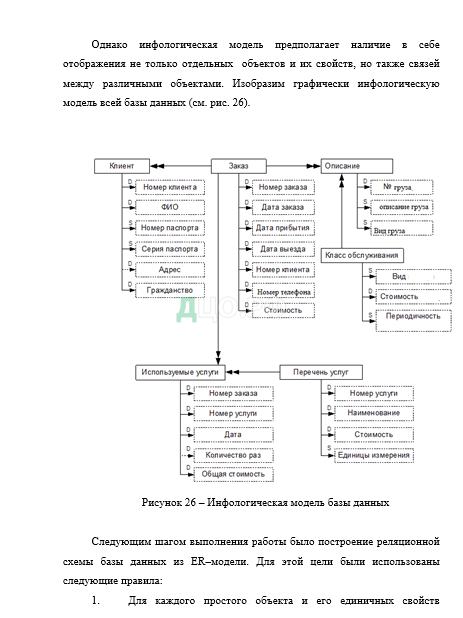

В результате применения данных рекомендаций к инфологической модели была получена следующая реляционная модель:
Заказ (Номер заказа, Дата заказа, Дата прибытия, Дата выезда, Номер клиента, Стоимость);
Клиент (ФИО, Номер клиента, Номер паспорта, Серия, Адрес, Гражданство);
Описание номера (№ Груза, Описание, Вид);
Класс обслуживания (Вид груза, Стоимость номера, Периодичность обслуживания);
Перечень услуг (Номер услуги, Наименование, Стоимость, Ед. измерения);
Используемые услуги (Номер заказа, Номер услуги, Дата, Количество, Общая стоимость).
Проверим соответствие данной модели нормальной форме Бойса–Кодда.
Данная модель удовлетворяет 1НФ, т.к. все атрибуты всех отношений имеют и всегда будут иметь атомарные значения.
Данная модель удовлетворяет 2НФ, т.к. она удовлетворяет 1НФ и во всех отношениях имеющих сложный первичный ключ, каждый не ключевой атрибут полностью зависит от первичного ключа.
Данная модель удовлетворяет 3НФ, т.к. она удовлетворяет 2НФ и никакой не ключевой атрибут не зависит от другого не ключевого атрибута.
Данная модель удовлетворяет НФБК, т.к. она удовлетворяет 3НФ и каждый из детерминантов отношений модели является ее ключом.
Для хранения данных было создано 6 таблиц, структура которых приведена в таблице 6.

Таблица 6

­Структура таблиц

Продолжение таблицы 6

Для связи таблиц использовалась следующая схема, изображенная на рисунок 27.

Рисунок 27 ¬– Схема данных
Целостность данных обеспечена включением специальной опции «Обеспечение целостности данных», а затем ставших доступными «Каскадное обновление связанных полей» и «Каскадное удаление связанных полей», что изображено на рисунке 28.

Рисунок 28 – ¬ Целостность данных

3.2. Реализация запросов

Помимо форм, для работы с базой данных было создано 5 запросов. Все запросы были спроектированы в мастере запросов и отредактированы в режиме конструктора.
Первый запрос называется «Все свободные автомобили» и определяет перечень свободных на текущий момент (рис. 29).

Рисунок 29 –¬ Запрос «Все номера автомобили»
Следующий запрос называется «Заняты до даты». Его назначение состоит в определении занятых на текущий момент до определенного времени номеров (рисунок 30).

Рисунок 30 –¬ Запрос «Заняты до даты»

Третий запрос называется «Груз за время». Результатом выполнения этого запроса является список клиентов, которые срочно нужен груз (рис. 31).

Рисунок 31 –¬ Запрос «Груз за время»
Четвертый запрос называется «Посещаемость». Он определяет тот факт, как часто клиент посещал сайт компании. И на основании этого мы получаем сведения о наиболее частых клиентах(рис. 32).

Рисунок 32 ¬– Запрос «Посещаемость»

Наконец последний запрос называется «Груз/Клиент/Услуги». В результате выполнения запроса (рис. 33) получаем сведения об услугах, которыми пользовались клиенты.

Рисунок 33 ¬– Запрос «Груз/Клиент/Услуги»

Для отображения данных последнего запроса составим отчет с одноименным названием (приложение А) .

3.3. Построение форм и отчетов

Разработанное мною приложение состоит из 2 форм. Подробное описание создания каждой из них следует ниже.
Все формы были созданы в режиме конструктора и при помощи встроенного редактора Visual Basic для некоторых событий элементов этих форм были написаны макросы.
Форма «Клиент» создавалась для просмотра, изменения, и добавления информации о клиентах и их заказах. Данная форма включает в себя подчиненную форму «Заказ (рис. 34).

Рисунок 34 –¬ Форма «Книга». Режим конструктора

Для отображения в поле «Номер» списка свободных относительно данных дат номеров был построен специальный запрос на выборку (рис. 35).

Рисунок 35 ¬– Запрос по свободным номерам
При этом были использованы некоторые параметры объединения (рис. 36).

Рисунок 36 –¬ Окно «Параметры объединения»

Форма «Заказ услуг» предназначена для работы с информацией об услугах, которыми клиент пользовался. Данная форма содержит в себе две подчиненных формы: «Заказ» и «Используемые услуги» .

ЗАКЛЮЧЕНИЕ

В любой организации, как большой, так и маленькой, возникает проблема такой организации управления данными, которая обеспечила бы наиболее эффективную работу. Небольшие организации используют для этого шкафы с папками, однако крупные корпоративные предприятия используют компьютеризированные системы автоматизации, позволяющие эффективно хранить, извлекать информацию и управлять большими объемами данных.
Microsoft Access – самая популярная в мире база данных для операционной системы Microsoft Windows. Кроме того, система управления базами данных Access – также мощная платформа разработки с чрезвычайно гибкой и функциональной интегрированной средой. Access – это инструмент, предназначенный для разработки и развертывания широко применяемых информационных бизнес–систем.
В результате проделанной работы была разработана система учета товародвижения. Значительно уменьшилось количество допускаемых ошибок при проведении стандартных операций оперативного учета.
Информационная система позволяет избавить сотрудника от рутинной повседневной работы по выписке расходных накладных. Автоматизация позволит значительно сократить время. Сотруднику нужно будет только выбрать из списка соответствующего клиента и указать номенклатуру из справочника, выбрать дату и отправить на печать документ. В печатной форме автоматически указываются все необходимые реквизиты в соответствии с установленной формой печати документов.
Создание собственной автоматизированной системы позволяет учесть все особенности, разрабатывается только то, что нужно, и как нужно. Анализ по предприятиям, где уже используются разработанные на стороне программные продукты, показывает, что имеются некоторые проблемы с сопровождением, связанные, прежде всего, с тем, что автоматизируемое предприятие и разработчик находятся в разных городах. В связи с этим, между заказом на какую–либо доработку и результатом проходит, как правило, не менее месяца.
