Разработка методики калибровки термометров биметаллических. Часть 4

Страницы 1 2 3 4

5.5 Разработка раздела «Требования к условиям проведения                        калибровки»



В соответствии с пунктом 4.8 ГОСТ Р 8.879 [8] раздел «Требования к условиям проведения калибровки» должен содержать перечень величин, влияющих на метрологические характеристики калибруемых СИ или средств калибровки, с указанием их нормируемых номинальных значений и допускаемых отклонений, в пределах которых характеристики, приписываемые данной методике калибровки, остаются неизменными. Основополагающими документами для разработки данного раздела должны служить руководства по эксплуатации калибруемых СИ, эталонов, вспомогательного оборудования, а также иные документы, необходимость соблюдения требований которых могут оказывать влияние на результат калибровки. При этом условия проведения калибровки не должны противоречить вышеперечисленным документам.

Учитывая, что при разработке методики калибровки ТБ необходимо выполнять часть операций, регламентированных методиками поверки ТБ, проводим анализ условий поверки каждого типа ТБ и формируем обобщенные условия калибровки, которые не должны противоречить методикам поверки. анализируем технические характеристики, приведенные в руководстве по эксплуатации. Результаты анализа сводим в Таблицу 5.

Исходя из информации, приведенной в таблице 5, излагаем раздел «Требования к условиям проведения калибровки» в следующей редакции:

«При проведении калибровки должны быть соблюдены следующие условия:

• температура окружающей среды – от +15 °С до +25 °С;
• относительная влажность воздуха – от 30 % до 80 %;
• атмосферное давление – от 84 кПа до 106,7 кПа;
• частота питающей сети – от 49Гц до 51 Гц;
• напряжение питания в сети – от 210 В до 230 В
• отсутствие внешних ударов и вибраций».

Поскольку для контроля условий калибровки необходимо применять соответствующие СИ, исходя из указанных условий калибровки дополняем раздел «Требования к средствам калибровки и вспомогательному оборудованию» текстом в следующей редакции:

— термогигрометр ИВА-6Н-Д с диапазоном измерений температуры от минус 20 °С до плюс 60 °С и пределом допускаемой абсолютной погрешности измерений температуры ±0,3 °С, с диапазоном измерений относительной влажности от 0 % до 90 % и пределом допускаемой абсолютной погрешности измерений влажности ±2 %, с диапазоном измерений давления от 30 кПа до 110 кПа и пределом допускаемой основной абсолютной погрешности ±0,25 кПа;

— мультиметр цифровой Fluke 287/289 с диапазонами измерений и пределами допускаемых погрешностей измерений переменного напряжения и частоты, установленными при утверждении типа мультиметра.



Таблица 5 – Условия поверки (калибровки) ТБ





5.6 Разработка раздела «Требования к квалификации                           калибровщиков»



В соответствии с пунктом 4.10 ГОСТ Р 8.879 [8] раздел «Требования к квалификации калибровщиков» должен содержать требования к уровню квалификации лиц, выполняющих калибровочные работы: профессия, образование, специальная подготовка, практический опыт работы и т.д. Помимо этого, данный раздел, при необходимости, может содержать требования к квалификации калибровщиков, установленные требованиями Руководства по качеству организации и выполнения калибровочных работ, а также требования к квалификации, которые устанавливаются нормативными документами в области охраны труда, промышленной и пожарной безопасности.

В соответствии с требованиями Российской системы калибровки Обществом разработан и внедрен документ системы менеджмента качества СМК-02-01-2021 «Руководство по качеству организации и выполнения калибровочных работ ПАО «Сургутнефтегаз», устанавливающий, в том числе, требования к квалификации работников Общества, выполняющих калибровку СИ. Требования к квалификации в области охраны труда, промышленной и пожарной безопасности устанавливаются соответствующими разделами методик поверки ТБ. Учитывая изложенное, формулируем раздел «Требования к квалификации калибровщиков» в следующей редакции:

«Работник, выполняющий калибровку ТБ, должен:

• иметь высшее или среднее профессиональное образование, прошедший дополнительное обучение по курсу повышения квалификации «Поверка и калибровка средств измерений теплофизических и температурных величин» или по курсу профессиональной переподготовки «Метрология и обеспечение единства измерений»;
• иметь квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей»;
• быть аттестован на право калибровки средств измерений в соответствии с требованиями СМК-02-01-2021 «Руководство по качеству организации и выполнения калибровочных работ ПАО «Сургутнефтегаз»;
• быть обучен работе с эталонами и другими средствами калибровки;
• изучить эксплуатационную документацию на калибруемый ТБ.».

Раздел «Нормативные ссылки» дополняем фразой в следующей редакции:

«СМК-02-01-2021 «Руководство по качеству организации и выполнения калибровочных работ ПАО «Сургутнефтегаз»;

«Правила техники безопасности при эксплуатации электроустановок потребителей.».



5.7 Разработка раздела «Требования по обеспечению безопасности»



В соответствии с пунктом 4.11 ГОСТ Р 8.879 раздел «Требования по обеспечению безопасности» должен содержать требования, обеспечивающие при проведении калибровок безопасность труда калибровщиков, соблюдение норм производственной санитарии, охрану окружающей среды. Также должны быть выполнены пункты по безопасности проведения калибровочных  работ прописанные в инструкциях по охране труда и промышленной безопасности разработанные в ПАО «Сургутнефтегаз» Требования обобщаем и излагаем в следующей редакции:

«При проведении калибровки соблюдают требования безопасности в соответствии с:

• правилами технической эксплуатации электроустановок;
• правилами устройства электроустановок;
• правилами техники безопасности при эксплуатации электроустановок потребителей;
• эксплуатационной документацией на ТБ и средства калибровки;
• правилами безопасности труда и пожарной безопасности, действующими на объекте.

Надписи и условные знаки, выполненные для обеспечения безопасной эксплуатации средств калибровки, должны быть четкими.

Монтаж и демонтаж ТБ в место калибровки должен производиться согласно руководству по эксплуатации на ТБ. Монтаж электрических соединений должен производиться в соответствии с ГОСТ 12.3.032 и «Правилами устройства электроустановок» (раздел IV).

Заземление должно выполняться в соответствии с ГОСТ 12.2.007.0–75

Анализируем методики поверки ТБ на предмет установления требований безопасности. Результаты анализа сводим в Таблицу 6 и составляем обобщенные требования по обеспечению безопасности при выполнении калибровки ТБ.



Таблица 6 – Требования безопасности, установленные методиками поверки ТБ



Окончание таблицы 6



Запрещается перегрев головки поверяемых термометров свыше плюс 80 °С при определении основной погрешности в твердотельных термостатах (калибраторах).

В дальнейшем обслуживающий персонал руководствуется эксплуатационными документами на средства калибровки.

Доступ к средствам измерений и обслуживаемым при калибровке элементам оборудования должен быть свободным.

Раздел «Нормативные ссылки» дополняем абзацами следующего содержания:

«правила технической эксплуатации электроустановок;

правила устройства электроустановок;

ГОСТ 12.2.007.0–75 «Система стандартов безопасности труда (ССБТ) Изделия электротехнические. Общие требования безопасности.»



5.8 Разработка раздела «Подготовка к процедуре калибровки»



В соответствии с пунктом 4.12 ГОСТ Р 8.879 [8] раздел «Подготовка к процедуре калибровки» должен содержать перечень и способы выполнения работ, которые необходимо провести перед процедурой калибровки, включая проверку комплектности и внешнего вида средства измерений, подлежащего калибровке, работоспособности и взаимодействия его отдельных частей и элементов (в том числе прочности и электрического сопротивления изоляции, герметичности и т. п.).

Проанализировав разделы «Подготовка к поверке» методик поверки ТБ, формируем обобщенные требования к разделу «Подготовка к процедуре калибровки» и излагаем раздел в следующей редакции:

«ТБ должен быть выдержан при температуре от плюс 15 °С до плюс 25 °С не менее 24 часов.

ТБ и средства калибровки должны быть подготовлены к работе согласно руководствам по эксплуатации.»



5.9 Разработка раздела «Процедура калибровки»



В соответствии с пунктом 4.13 ГОСТ Р 8.879 [8] раздел «Процедура калибровки» должен содержать перечень наименований и описание операций по определению действительных значений метрологических характеристик калибруемого СИ.

Описание каждой операции выделяют в отдельный пункт, в котором нужно указывать наименование определяемой метрологической характеристики калибруемого СИ, используемый метод калибровки, схемы подключения, чертежи, указания о порядке проведения операций, формулы, графики, таблицы с пояснением входящих в них обозначений, рекомендации по числу значащих цифр, фиксируемых в протоколе, и т. д.

Если при проведении операции калибровки необходимо вести протокол записи результатов измерений по определенной форме, это следует указать, а в приложении привести форму протокола с указанием объема сведений, изложенных в нем.

Описание процедуры калибровки должно включать, в том числе:

• проверки, необходимые перед началом работы;
• процедуру калибровки;
• процедуру оценки неопределенности измерений при калибровке в соответствии с подпунктом «и» пункта 4.1 ГОСТ Р 8.879 [8].

Рассмотрим подробно каждую процедуру определения действительных значений метрологических характеристик, которые необходимо определять в процессе калибровки ТБ.

Подраздел «Внешний осмотр» раздела «Процедура калибровки» формируем исходя из требований соответствующих разделов методик поверки ТБ и излагаем в следующей редакции:

«При внешнем осмотре ТБ должно быть установлено:

• соответствие комплектности и маркировки ТБ требованиям документации предприятия-изготовителя;
• отсутствие видимых механических повреждений и целостность стекла и стрелки.
• отсутствие других дефектов, мешающих проведению калибровки.

ТБ, не прошедший внешний осмотр, к дальнейшим операциям калибровки не допускают».

Подраздел «Определение метрологических характеристик ТБ разрабатываем с учетом типа погрешности измерений температуры жидкости, нормированной в описаниях типа СИ и руководствах по эксплуатации ТБ (приведенная к диапазону измерений) и излагаем в следующей редакции:

«Определение приведенной к диапазону измерений погрешности и вариации показаний измерений температуры производится методом сравнения с эталонным термометром. В термостат жидкостный (калибратор сухоблочный) помещают калибруемый термометр ТБП. Эталонный термопреобразователь сопротивления ПТС-10М подключают к измерителю температуры многоканальный прецизионный МИТ 8.10 и погружают в термостат с калибруемым прибором (рисунок 28).

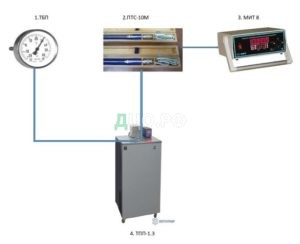

Рисунок 28 – Калибровка термометра биметаллического                             показывающего



Затем выдерживают время до установления теплового равновесия между термометрами и термостатирующей средой, но не менее 15 минут для каждой измеряемой точки. Для измерений используют равномерно расположенные температурные точки рабочего диапазона ТБ, включая начальную и конечную, но не менее четырех точек.

Абсолютная погрешность измерений температуры вычисляется по формуле:



Δt=t_изм.i–t_{обр. i},                                           (1)



где t_{изм. i} – значение температуры, измеренное рабочим ТБ в i-ой точке, °С;

t_{обр. i} – значение температуры, измеренное эталонным термопреобразователем сопротивления в i-ой точке, °Скаждой измеряемой точки. Для измерений используют равномерно расположенные температурные точки рабочего диапазона ТБ, включая начальную и конечную, но не менее четырех точек.



Внести все полученные результаты измерений в протокол калибровки.

В соответствии с пунктом 4.14 ГОСТ Р 8.879 [8] раздел «Обработка результатов измерений» следует включать в методику калибровки при наличии сложных способов обработки результатов измерений. Учитывая отсутствие в разрабатываемой методике калибровке сложных способов обработки результатов измерений, добавлять указанный раздел в разрабатываемую методику калибровки нецелесообразно.



5.10 Разработка раздела «Оформление результатов калибровки»



Раздел «Оформление результатов калибровки» должен содержать требования к оформлению результатов калибровки. В этом разделе необходимо указывать способ или сочетание способов оформления результатов калибровки:

• Сертификат и протокол калибровки;
• место и способ нанесения оттиска калибровочного клейма;
• внесение записи в паспорт или другой документ средства измерений.

Учитывая установленное методикой калибровки требование к целевой неопределенности измерений, в разделе «Оформление результатов калибровки» необходимо предусматривать наличие критериев пригодности либо непригодности калибруемого ТБ к применению. С учетом изложенного излагаем раздел «Оформление результатов калибровки» в следующей редакции:

«ТБ, у которого значения фактических погрешностей не превышают предельных значений, установленных настоящей методикой калибровки, и у которого фактические неопределенности измерений не превышают целевых значений неопределенности измерений, установленных заказчиком, допускают к применению. На ТБ оформляют сертификат о калибровке по форме, установленной требованиями СМК-02-01-2021 «Руководство по качеству организации и выполнения калибровочных работ ПАО «Сургутнефтегаз» с приложением протокола калибровки по форме, установленной в приложении Б к настоящей методике калибровки.

ТБ, у которого значения фактических погрешностей превышают предельные значения, установленные настоящей методикой калибровки, и (или) фактические неопределенности измерений превышают значения целевых неопределенностей измерений, установленные заказчиком, не допускают к применению. На ТБ оформляют извещение о непригодности по форме, установленной требованиями СМК-02-01-2021 «Руководство по качеству организации и выполнения калибровочных работ ПАО «Сургутнефтегаз» с приложением протокола калибровки по форме, установленной в приложении В к настоящей методике калибровки.»

В соответствии с ГОСТ ISO/IEC 17025 [2] сертификат о калибровке должен содержать следующую информацию:

• наименование документа «Сертификат калибровки»;
• наименование и юридический адрес калибровочной лаборатории, а также место проведения калибровки, если оно не совпадает с юридическим адресом лаборатории;
• номер сертификата калибровки, при этом, если сертификат калибровки помещается на нескольких страницах или содержит приложения (протоколы калибровки, градуировочные таблицы и т. д.), каждая страница сертификата калибровки или приложения должна быть соответствующим образом идентифицирована как имеющая отношение к конкретному сертификату калибровки. Каждая страница сертификата калибровки должна быть пронумерована, общее количество страниц должно быть указано;
• наименование и адрес заказчика (или подразделения предприятия в случае выполнения работ для собственных нужд предприятия);
• идентификацию используемой методики калибровки;
• наименование (тип), заводской номер и, при необходимости, состояние средства измерений, поступившего на калибровку;
• дату проведения калибровки;
• результаты калибровки с указанием единиц измерения величин;
• условия проведения калибровки (например, условия окружающей среды, при которых проводилась калибровка и которые могли оказать влияние на результаты калибровки);
• оценка неопределенности измерений и указание о соответствии полученной неопределенности значению целевой неопределенности;
• доказательства прослеживаемости измерений к государственному первичному эталону соответствующей единицы величины или национальному первичному эталону иностранного государства;
• должность, подпись и расшифровку подписи лица, проводившего калибровку;
• при необходимости, в целях предупреждения злоупотреблений и защиты интеллектуальной собственности на сертификатах калибровки может быть помещена надпись: «Сертификат калибровки не может быть воспроизведен полностью или частично без письменного разрешения калибровочной службы».

Вышеперечисленным требованиям удовлетворяет форма сертификата о калибровке, установленная требованиями СМК-02-01-2021 «Руководство по качеству организации и выполнения калибровочных работ ПАО «Сургутнефтегаз» и приведенная в приложении Б.



ЗАКЛЮЧЕНИЕ

В приведенной работе рассмотрен порядок разработки методики калибровки СИ на примере ТБ различных типов, применяемых в ПАО «Сургутнефтегаз». Примененный подход к разработке методики калибровки позволяет применить его и для остальных СИ с целью обеспечения выполнения требований ГОСТ ISO/IEC 17025 [2], а соответственно, своевременно подготовиться к изменениям в законодательстве об обеспечении единства измерений, появление которых предполагается в ходе реализации положений распоряжения Правительства Российской Федерации [1].

Результатом работы является нормативно-технический документ ПАО «Сургутнефтегаз» М 4–2022  «Термометры биметаллические, термометры биметаллические показывающиеТБ-1, ТБ-1Р;ТБ-2, ТБ-2Р; ТБ-3, ТБ-3Р, ТБПю, ТБП. Методика калибровки», разработанный в соответствии с требованиями ГОСТ ISO/IEC 17025 [2], ГОСТ Р 8.879 [8], РМГ 115 [13], РД РСК 02–2020[7], Р РСК 002–06 [15] и стандартов ПАО «Сургутнефтегаз».
