Введение



Очевидно, что развитие энергетической системы стран является одним из основных критериев экономического и технического развития потенциала. С развитием промышленности увеличиваются потребляемые мощности, растут нагрузки потребителей, что сказывается на генерации, передаче и потреблении электрической энергии. Такая связь является важнейшей составляющей современного научно-технического прогресса.

Известно, что система электроснабжения Российской Федерации сегодня носит централизованный характер. Такая система хороша тем, что обеспечивает значительный резерв мощности и бесперебойное питание потребителей от многих источников энергосистемы. Определённо, что в традиционной энергетике электроэнергия вырабатывается турбогенераторами на атомных и тепловых электростанциях, а также гидрогенераторами на гидроэлектростанциях.  Для передачи электроэнергии на большие расстояния, с учётом весьма значительных мощностей и потерь электроэнергии, на выходе из электростанций находятся повышающие автотрансформаторы, после которых посредством линий электропередач высокого и сверхвысокого напряжения, согласно традиционной схеме, получает питание сеть понижающие питающих подстанций (1150-110 кВ), которые, в свою очередь, далее питают потребительские подстанции на номинальном напряжении 110-0,4 кВ.

Очевидно, что основными составляющими современных понижающих трансформаторных подстанций является совокупность силовых трансформаторов, автотрансформаторов и распределительных устройств. Именно благодаря их слаженной работе обеспечиваются условия надёжности, электробезопасности, быстродействия и селективности (избирательности).

Фактически, такими показателями обладают современные разработки электрических аппаратов, активно внедряющихся в последнее время для применения в распределительных устройствах трансформаторных подстанций энергосистемы всех типов и классов напряжения.

Таким образом, установлено, что применение современных электрических аппаратов в распределительных устройствах трансформаторных подстанций энергосистемы всех типов создаёт необходимые условия для обеспечения нормальной и надёжной работоспособности не только самой подстанции, но и всей электрической сети и, как результат, — всей энергосистемы в целом.

Поэтому реконструкция схем электрических соединений и модернизация оборудования современных трансформаторных подстанций и электростанций энергосистемы всех типов является актуальным заданием современной электроэнергетики и определяет актуальность данной работы.

Основной целью работы является разработка рекомендаций по реконструкции понизительной подстанции ПС-110/35 кВ «Западно-Салымская», обусловленная значительным увеличением нагрузки потребителей объекта, а также необходимостью в модернизации оборудования.

Объектом исследования в работе является понизительная подстанция переменного напряжения энергосистемы ПС-110/35 кВ «Западно-Салымская».

Предметом исследования являются схема электрических соединений, а также электрические сети и аппараты напряжением 110 кВ и 35 кВ рассматриваемой в работе подстанции ПС-110/35 кВ «Западно-Салымская».

Для реализации поставленной цели работы, на подстанции проведена замена двух старых трансформаторов, на два новых трансформатора большей номинальной мощности. Таким образом, увеличившаяся суммарная мощность подстанции ПС-110/35 кВ «Западно-Салымская», позволит питать новые потребителя нефтяных кустов и скважин, без перегрузки силовых трансформаторов и оборудования подстанции.

Также в работе произведена модернизация основного оборудования распределительных устройств 110 кВ и 35 кВ подстанции, которая заключается в замене некоторых морально и технически устаревших электрических аппаратов на современные марки и модели, обладающие высокими критериями надёжности, экономичности, экологичности, быстродействия, селективности (избирательности), электробезопасности и прочими аналогичными показателями.

На основе проведённого анализа схемы электрических соединений и характеристик ПС-110/35 кВ «Западно-Салымская», осуществлён выбор и проверка нового оборудования, нуждающегося в замене, а также аргументированное расчётное обоснование оборудования, которое не требует замены.

Оборудование выбрано по расчётной нагрузке с учётом резервирования и проверены по максимальным токам короткого замыкания на предмет электромеханической совместимости и прочности в аварийных режимах. Проверены устройства молниезащиты и заземления подстанции. Выбраны и обоснованы уставки основных защит трансформаторов и линий подстанции.

Также в работе, в связи с изменением номинальной мощности трансформаторов в результате реконструкции, выбраны и проверены новые проводники питающих линий 110 кВ, а также распределительных линий подстанции.

При разработке проекта, также должны быть учтено соответствие действующим электротехническим, строительным и технологическим нормам, которые предусматривают мероприятия, обеспечивающие конструктивную надежность, взрывопожарную, пожарную безопасность объекта, защиту населения и устойчивую работу объекта в чрезвычайных ситуациях, а также защиту окружающей природной среды при его эксплуатации [7].

Результатом работы является разработка, проверка и реализация технических решений, позволяющих внедрить качественные мероприятия по реконструкции схемы электрических соединений с учётом модернизации электрооборудования ПС-110/35 кВ «Западно-Салымская».



1 Анализ электрооборудования ПС-110/35 кВ «Западно-Салымская»

Приводится исходная характеристика схемы электрических соединений и оборудования подстанции ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения.

Рассматриваемая в работе ПС-110/35 кВ «Западно-Салымская», является одной из потребительских подстанций региональных электрических сетей Западно-Салымского нефтяного месторождения, обеспечивая электроснабжение потребителей электроэнергии нефтяных кустов и скважин, исходя из данных [4].

Западно-Салымское нефтяное месторождение территориально расположено в ХМАО.

Оно открыто в 1987 году и является одним из наиболее перспективных месторождений нефти на территории страны [4].

На сегодняшний день разведанные запасы нефти Западно-Салымского нефтяного месторождения составляют около 100 миллионов тонн, ведётся дальнейшее исследование шельфа [4].

Перспективные запасы нефти на месторождении могут превышать фактические в несколько раз [4].

Это делает Западно-Салымское нефтяное месторождение одним из наиболее перспективных и развивающихся нефтяных месторождений в стране [4].

Таким образом, с увеличением объёмов добычи нефти, необходимо увеличивать и мощности на питающих подстанциях. Решение данного вопроса рассматривается в работе детально.

По месту расположения в энергосистеме ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения является узловой подстанцией, от которой, при необходимости, происходит распределение потоков электроэнергии на другие подстанции.

Подстанция выполняет важнейшую роль в резервировании потребления электроэнергии в системе электроснабжении всего региона, выполняя роль также транзитной подстанции для питания узлов на напряжении 110 кВ.

Исходя из этого, установлено, что ПС-220/110/10 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения получает питание от двух независимых источников электроэнергии, так как от неё питаются потребители 1 и 2 категорий надёжности, следовательно, на данном объекте в силу приведённых обстоятельств требуется обеспечить надёжность схемных решений [7].

Это отражено в схемах электрических соединений её распределительных устройств.

Конструктивный тип подстанции: открытый.

Вид обслуживания: постоянный дежурный персонал.

Район климатических условий: по ветру – 45м/с, по гололеду – 30мм.

Связь на подстанции ПС-220/110/10 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения – высокочастотная проводная, а также спутниковая и телефонная.

На ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения есть следующие ячейки вводов для обеспечения централизованного питания (согласно диспетчерским наименованиям):

• ввод 1 – диспетчерское наименование «В1» (применяется ВЛ-110 кВ с проводом AСК-120);
• ввод 2 – диспетчерское наименование «В2» (применяется ВЛ-110 кВ с проводом AСК-120).

Таким образом, в исходной схеме внешнего электроснабжения рассматриваемой в работе ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения, обеспечен необходимый и достаточный уровень резервирования внешней системы электроснабжения, достаточный для питания потребителей 1 и 2 категорий надёжности согласно требованиям [10].

На объекте проектирования (ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения) находятся следующие основные конструктивные составляющие, описание которых представлено ниже (рисунок 1).

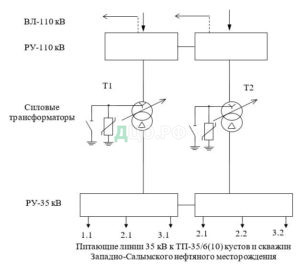

Рисунок 1 – Структурная схема ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения



Таким образом, в структурной схеме ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения, можно выделить такие основные составляющие:

• распределительные устройства – две единицы (по числу номинальных напряжений и обмоток трансформаторов): 110 кВ и 35 кВ;
• силовые трансформаторы (две единицы, двухобмоточные, 35/10 кВ, 10 МВА, марка ТДН, система охлаждения – Д);
• потребители (на напряжении 35 кВ – отходящие линии к понизительным распределительным подстанциям потребителей нефтяных кустов и скважин Западно-Салымского нефтяного месторождения).

Далее проводится детальное описание приведённых выше основных составляющих структурной схемы подстанции.

Первым основным конструктивным элементом ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения, является распределительное устройство высшего напряжения (ОРУ-110 кВ). Оно необходимо для приёма и распределения электроэнергии на силовые трансформаторы подстанции с защитой и коммутацией электрической сети 110 кВ линий и оборудования данной подстанции.

В результате проведения анализа установлено, что в исходной схеме соединений нормального режима ОРУ-110 кВ ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения применяется схема «5Н – схема мостика с применением автоматической перемычки».

Такая схема очень надёжная, поскольку обеспечивает все необходимые условия и требования нормативных документов.

Она применяется для ремонта одной из рабочих секций сборных шин, без отключения потребителей.

Также такая схема сборных шин ОРУ-110 кВ используется при транзите мощности, позволяя контролировать и распределять электроэнергию по требуемым направлениям (в случае необходимости).

В исходной схеме электрических соединений ОРУ-110 кВ на ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения, установлено следующее основное силовое оборудование, показанное детально на графическом листе 1.

Так как ОРУ-110 кВ ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения является объектом модернизации в работе, следовательно, всё оборудование необходимо рассмотреть детально.

Основными коммутационными и защитными аппаратами, установленными в ОРУ-110 кВ подстанции, являются высоковольтные выключатели и разъединители.

С их помощью обеспечивается включение и отключение электрической сети.

Кроме того, эти основные аппараты являются основными при проведении коммутационных оперативных переключениях в схеме ОРУ-110 кВ и подстанции в целом.

Перечень и техническая характеристика высоковольтных выключателей, установленных в ОРУ-110 кВ ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения, представлена в таблице 1.



Таблица 1 – Перечень и техническая характеристика высоковольтных выключателей, установленных в ОРУ-110 кВ ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения





Перечень и техническая характеристика разъединителей, установленных в ОРУ-110 кВ ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения, представлена в таблице 2.



Таблица 2 – Перечень и техническая характеристика разъединителей, установленных в ОРУ-110 кВ ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения





Также в ОРУ-110 кВ ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения установлены трансформаторы напряжения марки НКФ-110-58-У1 (две единицы) и трансформаторы тока ТВ-110, встроенные в высоковольтные выключатели.

Так как выключатели 110 кВ, установленные в ОРУ-110 кВ, выполнены со встроенными трансформаторами тока, необходимости отдельной установки ТТ в схеме электрических соединений ОРУ-110 кВ подстанции нет.

Таким образом, в результате проведения анализа оборудования ОРУ-110 кВ ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения, было установлено, что со всего основного силового оборудования требует замены масляные баковые выключатели и разъединители, которые устарели, выработали свой технический ресурс. Поэтому они ненадёжны и требуют замены на современные модификации, которые необходимо выбрать и обосновать в работе далее.

Проводится далее краткий анализ остальных основных элементов ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения.

Из силовых трансформаторов и автотрансформаторов, на подстанции находятся силовые трансформаторы (две единицы марки ТДН-6300/110), которые были введены в эксплуатацию на подстанции в 1975 году.

В связи со значительным увеличением нагрузки, вследствие ввода в эксплуатацию новых нефтяных кустов и скважин, а также расконсервации старых, в работе их необходимо заменить на трансформаторы большей номинальной мощности (10 МВА).

Исходя из этого, новые трансформаторы, которые будут установлены на подстанции в результате её реконструкции, необходимо проверить по условиям систематических нагрузок нормального режима и допустимых аварийных перегрузок.

В ОРУ-35 кВ подстанции применяется схема № 12 «Одна рабочих систем сборных шин, секционируемых выключателем, с применением обходной системы сборных шин». Такая схема надёжная, обеспечивая все необходимые условия и требования нормативных документов.

Обходная система сборных шин в ОРУ-35 кВ применяется для ремонта одной из рабочих секций сборных шин, без отключения потребителей.

Перечень и техническая характеристика высоковольтных выключателей, установленных в ОРУ-35 кВ ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения, представлены в таблице 3.



Таблица 3 – Перечень и техническая характеристика высоковольтных выключателей, установленных в ОРУ-35 кВ ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения



Исходя из приведённой технической информации, можно сделать вывод, что все высоковольтные выключатели, установленные в ОРУ-35 кВ подстанции, являются устаревшими, изношенными и требуют замены.

Перечень и техническая характеристика разъединителей, установленных в ОРУ-35 кВ ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения, представлено в таблице 4.



Таблица 4 – Перечень и техническая характеристика разъединителей, установленных в ОРУ 110 кВ ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения





Таким образом, установлено, что и разъединители, установленные в ОРУ-35 кВ ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения, также нуждаются в замене по причине устаревания конструкции и технического износа.

От ОРУ-35 кВ подстанции получают питание потребители.

Для этой цели используются две отходящие воздушные линии напряжением 35 кВ сечением АСК-120.

В связи с изменившимися условиями по нагрузочной способности подстанции, их необходимо проверить в работе далее.

Кроме того, установлено, что для защиты основного оборудования ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения в настоящее время используются устаревшие реле электромагнитного типа, которые устарели технически и морально, поэтому не соответствуют требуемым критериям надёжности.

Поэтому они не могут обеспечить безотказность работы и защиты оборудования на подстанции.

Вследствие этого, на подстанции ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения в последние годы значительно участились аварии, приведшие к выходу из строя части силового оборудования на питающей линии ОРУ-35 кВ.

С другой стороны, в системе РЗиА подстанции участились «ложные срабатывания», которые также недопустимы по условиям надёжности и бесперебойности питания.

Поэтому модернизация РЗиА подстанции в работе является актуальной задачей.

Исходная схема электрических соединений ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения до проведения реконструкции в связи с заменой силовых трансформаторов и модернизации оборудования, с указанием марок данного оборудования, приведена на графическом листе 1.

На основании приведённой исходной технической информации и характеристики основного оборудования подстанции, далее в работе проводится решение основных задач.



Выводы по разделу.

В разделе, на основе технических данных оборудования и исходной схемы электрических соединений ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения, установлено, что данная подстанция требует реконструкции.

Установлено, что реконструкцию электрических соединений ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения рекомендуется внедрить путём внедрения следующих практических мероприятий:

• замена силовых трансформаторов мощностью 6,3 МВА на более мощные силовые трансформаторы мощностью 10 МВА, в связи со значительным увеличением нагрузки нефтяных кустов и скважин месторождения;
• модернизация высоковольтных выключателей и разъединителей в ОРУ-110 кВ и ОРУ-35 кВ, которая обусловлена тем, что данное оборудование технически и морально устарело и не отвечает современным требованиям по надёжности, бесперебойности, безопасности и экономичности. В работе планируется провести модернизацию данного оборудования путём замены его на современные инновационные марки и модели, обладающие всеми требуемыми показателями и критериями;
• модернизация оборудования вторичных цепей, включая цепи релейной защиты и автоматики подстанции, которую планируется осуществить путём замены устаревших блоков РЗиА на современные, с последующим выборов и проверкой на чувствительность, токовых уставок их срабатывания.

Техническое обоснование указанных мероприятий по реконструкции ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения проводятся в работе далее.





2 Разработка принципиальной схемы ПС 110/35 кВ «Западно-Салымская», расчёт электрических нагрузок и выбор силовых трансформаторов



2.1 Обоснование реконструкции схемы ПС 110/35 кВ «Западно-Салымская»



Далее в работе, на основании систематизации технических данных подстанции и анализа требований и норм к проектированию типичных объектов [7], проводится обоснование реконструкции схемы ПС 110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения.

Известно, что основные нормы и требования, которые предъявляются к схемам и оборудованию трансформаторных подстанций энергосистем, заключаются в неукоснительном соблюдении следующих требований [11]:

• условия надёжности и бесперебойности питания потребителей соответствующих категорий;
• нормы электробезопасности при выполнении электромонтажных, ремонтных работ и работ по обслуживанию и осмотру всего оборудования подстанций;
• применение резервирования на всех ответственных участках распределительной, питающей сети и потребителей подстанции, отказ от системы «холодного» резерва (оборудование не находится в работе в нормальной схеме подстанции);
• применение секционирования на всех звеньях электрической сети в распределительных устройствах подстанции (как правило, применяется секционирование систем сборных шин распределительных устройств);
• применение стандартных разработанных схем распределительных устройств и подстанций, в которые изменения должны быть обоснованы только расчётным технико-экономическим путём;
• обеспечения коммутационной способности оборудования распределительных устройств подстанции (путём установки коммутационной аппаратуры в распределительных устройствах ПС);
• автоматизация силового, контрольного, измерительного оборудования путём внедрения средств и устройств автоматики в схемы нормальных режимов подстанций;
• применение современных средств автоматизации на всех уровнях и звеньях подстанций: телеизмерений, автоматизированных систем учёта и контроля электроэнергии, автоматизированных систем управления режимами, электроснабжением подстанций.

Как было указано ранее, основным направлением исследований в работе, является замена трансформаторов на понизительной подстанции ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения. В виду того, что к данной подстанции подключаются новые потребители, предполагается установить вместо указанных трансформаторов, трансформаторы большей номинальной мощности 10 МВА.

Таким образом, суммарная мощность понизительной подстанции ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения возрастёт с 12,6 МВА до 20 МВА.

В данной работе, после проведения анализа, также предложены также рекомендации по модернизации электрической части понизительной подстанции ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения, включающие в себя следующие основные мероприятия по замене некоторого силового оборудования, а также оборудования релейной защиты и автоматики, на объекте исследования.

Оборудование предлагается в работе заменить их на новые, современные модификации, отличающиеся повышенными критериями надёжности, экономичности, безопасности, а также быстродействием и селективностью.

Данный вопрос требует срочного решения, так как в системе электроснабжения РУ-110 кВ и РУ-10 кВ ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения в последние годы участились аварии, вызванные потерей надёжности в связи с износом силового оборудования. Следовательно, решение данного вопроса носит актуальный характер.

Учитывая анализ нормативных источников [11,16], в работе проведено обоснование предлагаемых мероприятий по реконструкции ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения, результаты которого сведены в таблицу 5.



Таблица 5 – Обоснование мероприятий по реконструкции ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения





Внедрение мероприятий по реконструкции схемы подстанции и модернизации оборудования будет иметь значительный технико-экономический эффект, так как позволит увеличить нагрузочную способность для питания потребителей и предотвратить возникновение аварий в электрической части ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения , а в случае возникновения последних – быстро их локализовать, значительно снизить денежные затраты на монтаж, обслуживание и ремонт нового оборудования, так как практически на все новейшие модификации завод-изготовитель даёт расширенную гарантию не менее 15-20 лет.

В итоге значительно снизится перерыв в электроснабжении потребителей ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения, что также принесёт эффект как технический, так и экономический.

Предложенная модернизация обеспечит значительно более высокий уровень надёжности с применением условий резервирования и секционирования, что положительно скажется на бесперебойном электроснабжении потребителей объекта исследования.

Таким образом, далее в работе необходимо решить комплексную задачу по внедрению предложенных мероприятий по замене силовых трансформаторов и модернизации оборудования ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения с учётом приведённых дополнительных аспектов.

Предложенные мероприятия реализуются в работе далее и подтверждаются расчётным путём.



2.2 Расчёт электрических нагрузок

В связи с мероприятиями по реконструкции подстанции вследствие увеличения нагрузки потребителей, для достижения поставленной цели в работе следует провести расчёт электрических нагрузок, которые далее используются для расчёта максимальных рабочих токов с последующими выбором и проверкой силовых трансформаторов, а также проводников линий, основного оборудования электрической части ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения РФ.

В работе на ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения подлежат расчёту следующие виды нагрузки [25]:

• активная;
• реактивная;
• полная;
• расчётный ток.

С учётом увеличившейся фактической нагрузки ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения РФ, что обусловило замену трансформаторов на подстанции, установлено, что после реконструкции значение суммарной фактической нагрузки на данном объекте будет составлять 14 МВА.

При этом в сеть 35 кВ распределяется вся эта нагрузка по двум линиям потребителей равномерно, таким образом, значение фактической мощности, поступающая в каждую из этих линий 35 кВ, будет составлять 14:2=7 МВА.

Далее проводится расчёт нагрузок электрической части ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения РФ.





На основании известных выражений (1) – (4) для расчёта электрических нагрузок потребителей 35 кВ, проводится практический расчёт активной, реактивной, полной нагрузок, а также расчётного тока нормального режима ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения.



Аналогично проведён расчёт электрических нагрузок сети потребителей 10 кВ понизительной подстанции ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения с приведением результатов расчёта в форме таблицы 6.

Также в таблице 6 расчёт суммарной нагрузки всей подстанции проводится с учётом коэффициента одновременности максимума нагрузки согласно [14].







получающих питание от секций сборных шин электрической части ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения РФ.





Результаты нагрузок ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения (таблица 6), используются в работе далее для выбора и проверки новых силовых трансформаторов, а также проводников и основного оборудования трансформаторной подстанции.

Таблица 6 – Результаты расчёта электрических нагрузок ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения с учётом нагрузки новых потребителей





Полученные результаты расчёта электрических нагрузок потребителей и всей понизительной подстанции ПС-110/35 кВ «Западно-Салымская» Западно-Салымского нефтяного месторождения используются в работе далее.
