4.3 Плиты перекрытия
Плиты перекрытия и покрытия сборные железобетонные толщиной 160
мм на основании серии «КУБ 2.5СП». Бетон класса В25 F75 W4 (по прочности на сжатие). Арматура класса 8-14А500С ГОСТ Р 52544-2006, защитный слой бетона 37 мм от оси стержня.
4.4 Лестницы
Стены лестничных клеток сборно-монолитные ж/бетонные диафрагмы толщиной 160 мм. Бетон класса В25 F75 W4 (по прочности на сжатие). Арматура класса 10-12-А500С ГОСТ Р 52544-2006, защитный слой бетона 30 мм до оси стержня.
Площадки сборные ж/бетонные площадки толщиной 120 мм с поверхностью категории А1 по ГОСТ 13015-2015 без последующей отделки с опиранием на сборные ж/бетонные балки и стены лестничных клеток. Бетон класса В25 F75W4 (по прочности на сжатие). Арматура класса 10-А500С ГОСТ Р 52544-2006, защитный слой бетона 30 мм до оси стержня.
Лестничные марши – сборные ж/бетонные марши с поверхностью категории А1 по ГОСТ 13015-2015 без последующей отделки (ширину уточнить проектом) с опиранием на сборные ж/бетонные балки и плиты перекрытия. Бетон класса В25 F75 W4 (по прочности на сжатие). Арматура класса 10-12-А500С ГОСТ Р 52544-2006, защитный слой бетона 30 мм до оси стержня.
4.5 Покрытия
Тип покрытия чердачное. Вытяжные части канализационных стояков
дома объединяются в пределах секции чердака и выводятся через вентканалы.
Крыша имеет уклон 0,01. Кровля плоская, не эксплуатируемая. На крыше устроен внутренний организованный водоотвод.
Состав кровли: Плита покрытия монолитная ж/б (200мм), пароизоляция-1 слой «Биполь ТПП», плиты пенополистирола «Пеноплекс кровля» (180 мм), уклонообразующий слой из керамзитового гравия (30-120мм), стяжка из ЦСП по ГОСТ 26816-86 толщиной 10 мм 2 слоя, гидроизоляция 2 слоя «Техноэласт ЭКП и ЭПП» (ТУ 5774-003-00287852-99).
4.6 Окна, двери, полы и оборудование
Окна:
Тип остекления определён теплотехническим расчётом – двойное остекление с твердым селективным покрытием в спаренных ПВХ переплётах (см. теплотехнический расчет остекления). Высота окон 1,64 м. В местах общего пользования, также использованы окна с двойным
остеклением с твердым селективным покрытием в спаренных ПВХ переплётах. Высота окон 1,64 м.
Двери:
Высота всех дверных проёмов 2,1 м. Двери внутренних помещений — деревянные и пластиковые, выходящие на кровлю – металлические. Двери наружные для входа в жилую часть здания – металлические, для входа в помещения общественного назначения металлопластиковые. Для помещений электрощитовых используются металлические противопожарные двери.
Полы:
С учетом функциональных особенностей помещений запроектированы соответствующие конструкции полов. В помещениях с интенсивной эксплуатацией, таких как фойе, коридоры, где наблюдается большое передвижение людей, используются износостойкие материалы, такие как керамический гранит, отличающийся повышенной прочностью и неприхотливостью в обслуживании. Легко моется, при повреждении достаточно легко заменяется. В помещениях с влажным и мокрым режимом работы запроектированы полы с гидроизоляционным слоем. В помещениях, где требуются повышенные звукоизоляционные свойства, запроектирован звукоизолирующий слой.
Оборудование:
В каждой квартире будет установлено:
— санузел: ванна Вст 1700/Вст 1500 ГОСТ 23695-2016; Умывальник керамический I величины (500 х 300) ГОСТ 23695-2016; Унитаз тарельчатый с косым выпуском ГОСТ 30493-2017;
— кухня, гостиная с нишей: мойка МСУ 800 ГОСТ 23695-2016; Электроплита ЭП 401СТ, «ЛЗБТ», г. Ласьва.
5 Расчетная часть
5.1 Расчет площадок
5.1.1 Площадки для стоянки автомобилей
Метод 1. Расчетное количество машино-мест для хранения индивидуального автомобильного транспорта для жилой застройки по статистическим данным города Пермь на 100 домохозяйств приходится 53 легковых автомобиля, следовательно примем к расчету показатель 0,6.
Площадка для МГН имеет размеры 6,0 х 3,5 площадью 21 м2.
Окончательно принимаем значение количества машино-мест по методу 2, так как оно соответствует градостроительным требованиям города Пермь – и статистическим данным.
Для жилой части здания принято 39 машино-мест (10% от общего числа).
Для встроенных помещений принято 3 машино-места и 1 машино-место для МГН.
Автостоянка размещается на расстоянии 15 м от окон жилого здания (что удовлетворяет нормативным требованиям [9]).
5.1.2 Площадка для игр детей дошкольного и школьного возраста
Принята площадка размерами: 22,5х20,5м площадью 461,25 м^2. Расстояние от окон жилого здания 15 м (что удовлетворяет нормативным требованиям [9] – не менее 12 м). Площадка оснащена горками, каруселью, качелями, песочницей, игровой панелью и ограждением высотой 0,5 м.
5.1.3 Площадки для хозяйственных целей
Для хозяйственных нужд принята площадка размерами 9,7х20 м, площадью 194 м2.
Площадка располагается на расстоянии 20 м до окон жилых зданий, что соответствует нормативным требованиям [9].
5.2 Расчет количества мусоросборных контейнеров
Окончательно принято 3 мусоросборных контейнера вместимостью 1м3 с размерами 1000х1000 мм.
Урны установлены на мощеной плитке около подъездов, а также на площадке для отдыха взрослого населения.
5.3 Выполнение теплотехнического расчета наружной стены
Место строительства – г. Пермь.
Климатологические условия:
- Зона влажности – нормальная по приложению В [5].
- Продолжительность отопительного периода zот = 229 суток по табл.3.1. [4].
- Средняя расчетная температура отопительного периода tht = –5,9 ºС [4, табл. 1].
- Температура холодной пятидневки text = –35 ºС [4, табл. 1].
- Температура внутреннего воздуха tin = + 18ºС по табл. 3 ГОСТ30494-2011 [6].
- Влажность внутреннего воздуха = 55 % [5, табл. 1].
- Влажностный режим помещения – нормальный [5, табл. 1].
- Условия эксплуатации ограждающих конструкций – Б [5, табл. 2].
- Коэффициент тепловосприятия внутренней поверхности ограждения αвн=8,7 Вт/(м2°С) [1].
- Коэффициент теплоотдачи наружной поверхности ограждения αн=23 Вт/(м2°С) [1].
Расчетная схема наружной стены представлена на рисунке 9.
Теплозащитные характеристики конструктивных слоев наружной стены приведены в таблице 1.
Таблица 1 — Теплозащитные характеристики конструктивных слоев
| № п/п | Наименование материала | Удельная масса материала g, кг/м3 | Толщина слоя δ, м | Расчетный коэффициент теплопроводности материала l, Вт/(м·°С) | Термическое сопротивление однородного слоя R, м2·°С/Вт |
| 1 | Блоки из ячеистокого бетона D600 ГОСТ 31360-2007 | 600 | 0,240 | 0,22 | 1,36 |
| 2 | Плита минераловатная «Изовер Вент» | 19 | Х | 0,042 | Х |
| 3 | Штукатурка тонкослойная «Ceresit» | 1700 | 0,02 | 0,87 | 0,023 |

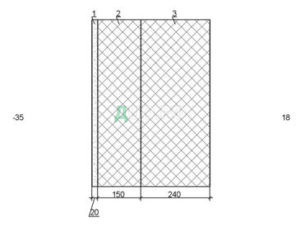

Рисунок 9 – Расчетная схема наружной стены
- Штукатурка тонкослойная «Сеresit»
- Плита минераловатная «ISOVER вент»,
- Газобетон D600.
Вывод. Стена из газоблока толщиной 240мм утеплителем толщиной 150 мм и отделкой тонкослойной штукатуркой удовлетворяет нормативным требованиям тепловой защиты здания.
5.4 Теплотехнический расчет остекления
А. Исходные данные:
Место строительства – Пермский край, город Пермь.
Климатологические условия:
Климатический район – IB по приложению А [4].
Зона влажности: 2 нормальная по приложению В [5].
Продолжительность отопительного периода: zот = 229 суток по табл.3.1. [4].
Средняя расчетная температура наружного воздуха отопительного периода tот= -5,9ºС [4, табл. 3.1].
Температура холодной пятидневки: tн= -35ºС [4].
Температура внутреннего воздуха: tв=+ 20ºС по табл. [6].
Влажностный режим помещения ‒ нормальный [5, табл. 1].
Влажность воздуха в помещениях φ=55% [5, табл. 1].
Условия эксплуатации ограждающих конструкций – Б [5, табл. 2].
Коэффициент теплоотдачи наружной поверхности ограждений: αн=12 Вт/(м2·°С) [1].
Коэффициент теплоотдачи внутренней поверхности ограждений: α =8,9 Вт/(м2·°С) [1].
В качестве заполнения светового проема принимаем двухкамерный стеклопакет в одинарном ПВХ переплете из стекла с теплоотражающим покрытием класса энергоэффективности А с показателями R0=0,66 м2·°С/Вт [5].
Вывод:
Ограждающая конструкция удовлетворяет нормативным требованиям тепловой защиты.
5.5 Расчет звукоизоляции междуэтажного перекрытия
Материал несущей части перекрытия: монолитная железобетонная плита толщиной δ= 160 мм, γ= 2500 кг/м3.
Конструкция перекрытия:
- покрытие – на теплоизолирующей подоснове – 5 мм;
- цементно-песчаная стяжка М150 – 50 мм;
- подстилающий слой – теплошумоизоляционный слой из минеральной ваты – 30 мм;
- железобетонное монолитное перекрытие – 160 мм.
По таблице 18 СП 23-103-2003 индекс приведенного ударного шума для плиты перекрытия Lnwo = 85 дБ.
Индекс снижения приведенного уровня ударного шума, с покрытием устройством стяжки по шумоизоляционному слою из минеральный ваты толщиной 30 мм плотностью 110 кг/м3 Lnw = 39 дБ.
Нормативное значение индекса ударного шума Lnwтреб = 60 дБ [25].
Вывод: индекс приведенного уровня ударного шума Lnw = 46 < Lnwтреб = 60 дБ, то есть, конструкция перекрытия удовлетворяет нормативным требованиям.
5.6 Расчет на изоляцию воздушного шума
Материал несущей части перекрытия: монолитная железобетонная плита толщиной δ = 160 мм, γ = 2500 кг/м3.
Конструкция перекрытия:
- покрытие – на теплоизолирующей подоснове – 5 мм;
- цементно-песчаная стяжка М150 – 50 мм;
- подстилающий слой – теплошумоизоляционный слой из минеральной ваты – 30 мм;
- железобетонное монолитное перекрытие – 160 мм.
Нормативное значение индекса изоляции воздушного шума Rwтреб = 52 дБ [26].
Вывод: индекс изоляции воздушного шума Rw = 52,1 > Rwтреб = 52 дБ, то есть, конструкция перекрытия удовлетворяет нормативным требованиям.
5.7 Обоснование выбора оптимальный архитектурных и
конструктивных решений
В целях сокращения расхода тепла на отопление здания в холодный и переходный периоды года предусматривается следующее:
объемно-планировочные решения, обеспечивающие наименьшую площадь наружных ограждающих конструкций;
блокирование помещений, функционально связанных между собой;
устройство тамбуров во входных группах;
рациональный выбор современных высокоэффективных теплоизоляционных материалов с низким коэффициентом теплопроводности;
конструктивные решения приняты с учетом применения эффективных в теплотехническом отношении ограждающих конструкций, обеспечивающие их высокую теплотехническую однородность;
— размещение отопительных приборов у наружных стен.
При проектировании теплозащиты зданий приняты конструкции с применением эффективных теплоизоляционных материалов со стабильными теплоизоляционными свойствами, с минимумом теплопроводных включений и стыковых соединений в сочетании с надежной гидроизоляцией, не допускающей проникновения влаги в жидкой фазе и максимально сокращающей проникновение водяных паров в толщу теплоизоляции. При выборе типа ограждающей конструкции учитывался класс функциональной пожарной опасности здания.
Защита внутренней и наружной поверхностей стен от воздействия влаги и атмосферных осадков предусматривается путем устройства облицовки, окраски водоустойчивыми составами, выбранной в зависимости от материала стен и условий эксплуатации. Заполнение зазоров в примыканиях окон и дверей к конструкциям наружных стен рекомендуется проектировать с применением вспенивающихся синтетических материалов. Швы монтажных узлов примыканий оконных и дверных блоков к стеновым проемам должны соответствовать требованиям ГОСТ 30971-2042. Все притворы окон и дверей должны содержать уплотнительные прокладки (не менее двух) из силиконовых материалов или морозостойкой резины. Установку стекол в окнах рекомендуется производить с применением силиконовых мастик.
Стены техподполья:
Наружные:
Монолитный бетон – 200мм;
гидроизоляция оклеечнаяТехноэласт ЭПП-2слоя, ТУ5774-003-00287852-99;
утеплитель – «Пеноплэкс Гео» ТУ 5767-006-54349294-2014 толщиной 80мм;
профилированная мембрана PLANTER standart‖. Выше отметки земли облицовка плиткой под кирпич по штукатурке из цементно-песчаного раствора по сетке, общая толщина не менее 40мм.
Перегородки техподполья — кирпич керамический полнотелый по ГОСТ 530-2012.
Стены наружные выше отм. 0.000:
— керамзитобетонные стеновые блоки по ГОСТ 6133-99 марки КСР-ПР-39-50-F50-900 толщиной 190мм;
— утеплитель плиты ISOVER » Фасад», плотностью 115-165кг/м³, толщиной 160мм по ТУ 5762-012-56846022-2013
— отделочный слой из тонкослойной штукатурки типа «Cerezit» толщиной не менее 6мм.
Перегородки:
— межквартирные 2-х типов:
1) толщиной 200мм, состоящие из двух полнотелых гипсовых плит толщиной 80мм по ТУ 5742-010-48420415-2012 объемным весом 1250кг/м³ с заполнением минераловатной звукоизоляцией ISOVER Оптимал ТУ 5762-012-56846022-2013 объемным весом 28-37кг/м³, толщиной 40мм;
2) толщиной 240мм — сборная железобетонная диафрагма толщиной 160мм и пазогребневый блок ТУ 5742-010-48420415-2012 толщиной 80мм с другой стороны;
— межкомнатные 3-x типов:
1) толщиной 100мм из гипсовых пазогребневых плит по ТУ 5742-01-48420415-2012;
2) перегородки санитарных узлов, смежные с внутриквартирными коридорами и кухнями — пазогребневый гидрофобизированный блок ТУ 5742-010-48420415-2012 толщиной 100мм;
3) перегородки санитарных узлов, смежные с жилыми комнатами толщ.180мм пазогребневый гидрофобизированный блок ТУ 5742-010-48420415-2012 толщиной 80мм, пазогребневый блок ТУ 5742-010-48420415-2012 толщ. 100мм с другой стороны.
Вентиляционные блоки: сборные железобетонные.
Кровля жилого дома плоская, рулонная с внутренним водостоком в составе:
— «Техноэласт» 2слоя ТУ 5774-003-00287852-99 (ЭКП и ЭПП);
— стяжка 2 слоя ЦСП по ГОСТ 26816-86 толщ. 10мм;
— утеплитель – Пеноплэкс «Кровля» ТУ 5767-006-54349294-2014 толщ. 180мм;
— керамзитовый гравий фракции 10-20мм по уклону от 30 до 200мм, ГОСТ 32496-2013;
— пароизоляция — «Биполь ТПП‖ 1слой ТУ 5774-008-17925162-2002;
— монолитная железобетонная плита толщиной 160мм.
Заполнение проемов:
— оконные и балконные блоки предусмотрены из ПВХ с двухкамерным стеклопакетом с микропроветриванием.
— подоконные доски — ПВХ по ГОСТ 30673-2013;
-остекление лоджий из алюминиевого профиля, открывание — распашное.
Двери наружные:
— входные – светопрозрачные, профиль алюминиевый, заполнение – 2-х камерный стеклопакет с армированным стеклом;
— в техподполье – металлические, утепленные по ГОСТ 31173-2016.
-противопожарные (двери следующих технических помещений — электрощитовой, двери выходов на кровлю, люки попадания в машинное отделение лифта) – сертифицированные с нормативным пределом огнестойкости.
Двери здания в местах общего пользования оборудованы дверными доводчиками для самозакрывания (пневматическими приборами) в соответствии с указаниями ГОСТ 24698-81 и уплотнением в притворах.
В тамбурах входных групп установлены вторые двери, обеспечивающие минимальные потери тепловой энергии.
6 Описание инженерного оборудования
Таблица 2 — Описание инженерного оборудования здания.
| Наименование | Номенклатура с указанием ГОСТ, серии |
| Внутренние сети | |
| Отопление | Централизованное. |
| Нагревательные приборы | Конвектор |
| Трубопроводы | Стальные трубы, с верхней разводкой. |
| Вентиляция | Комбинированная. |
| Вентиляционное оборудование | Форточки, оборудованные системой фиксации. Вентиляторы оборудованные в вентканалы. |
| Вентканалы | Железобетонные вентблоки. |
| Водоснабжение и водоотведение | Централизованное. |
| Внутренние сети холодного и горячего водоснабжения | полимерные трубы, соединительные части из полипропилена. |
| Внутренние сети канализации | Стоки поступают в магистральную сеть по стальным трубам. |
| Внутренний водосток | Внутренний организованный, через водоприемные воронки. |
| Внутреннее электроосвещение | |
| Оборудование | Основные потребители: — светильники; — пожарное освещение; |
| Светильники | Светодиодные |
| Силовое электрооборудование | Напряжение питающей линии и распределительной сети 380/220 В. |
| Оборудование | Распределительные щиты, провода, кабельные линии. |
| Устройства связи | |
| Телевидение | Система кабельного вещания с разводкой в каждое жилое помещение. |
| Домофон, видеонаблюдение | Система кабельных линий с подключением в каждое жилое помещение. |
Продолжение таблицы 2
| Интернет | Кабельные телефонные линии с разводкой в каждое помещение. |
| Пожарная сигнализация | |
| Оборудование | Блок индикации, извещатель пожарный дымовой, извещатель пожарный ручной, источник бесперебойного питания, акустическая система. |
| Лифты | Два грузопассажирских лифта грузоподъемностью 1000 кг. |
| Внутриплощадочные наружные инженерные сети | |
| Сети теплоснабжения | Стальные трубопроводы, прокладываются под сетями связи и электроснабжения. |
| Сети водоснабжения | Стальные трубопроводы, прокладываются подземно, при пересечении с другими сетями прокладываются под ними. |
| Сети водоотведения | Дренажная канализация — стальные трубы предназначена для удаления воды с дорог, |
| тротуаров. Хозяйственно-бытовая – стальные трубы, самотечная, предназначена для удаления воды в результате деятельности человека. | |
| Сети электроснабжения | Прокладываются обычно в траншеях специальным бронированным кабелем. |
| Сети связи | Кабель из оптического волокна. |
| Сети наружного электроосвещения | Щиты наружного освещения, провода, опоры линий электропередачи |
7 Мероприятия по пожарной безопасности и обеспечению доступности здания для маломобильных групп
Мероприятия по пожарной опасности принимаются в соответствии с СП 4.13130.2013 таблица 1. Противопожарные расстояния между жилыми, общественными и административными зданиями, зданиями, сооружениями и автостоянками в соответствии с СП 4.13130.2013 п.6.11.2 Проектной документацией приняты следующие противопожарные расстояния: Расстояния между проектируемыми и существующими зданиями приняты и указаны в таблице 3.
Таблица 3 — Расстояния между проектируемыми и существующими зданиями
| Наименование здания, сооружения | Степень огнестойкости (ст.30 № 123-ФЗ) | Наименование здания, сооружения | Степень огнестойкости(ст.30 № 123-ФЗ) | Расстояние между объектами По генплану (по нормам), м |
| 1 | 2 | 4 | 5 | 6 |
| Проектируемый объект | II, С 0 | Жилой многоквартирный дом с юговосточной стороны | II, C0 | 33,0(6) |
| Проектируемый объект | II, С 0 | 2-этажные жилые дома типа таунхаус с восточной стороны | II, C1 | >20(10) |
| Проектируемый объект | II, С 0 | Автостоянка | 10(10) |
Наружное пожаротушение проектируемого жилого дома осуществляется от существующих подземных пожарных гидрантов, расположенных на наружных кольцевых сетях водоснабжения Ø225мм вдоль улицы Камская и от пожарного гидранта в существующем колодце на вводе в жилой дом по адресу ул. Камская 2/2. Гидранты находятся в исправном состоянии. Расстановка пожарных гидрантов на водопроводной сети выполнена в соответствии с требованиями по дорогам с твердым покрытием. На фасаде объекта предусмотрена установка соответствующих указателей Высота здания высота от планировочной отметки земли (проезд для пожарной техники) до расположения верхнего этажа (до низа открывающегося проема последнего жилого этажа) составляет: 24,89 метра.
Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям», к каждой секции здания класса функциональной пожарной опасности Ф 1.3 высотой менее 28 м. подъезд для пожарных автомобилей проектной документацией предусматривается с одной продольной стороны. В соответствии с п.8.8. СП 4.13130.2013, расстояние от внутреннего края проезда до стен здания составляет 5-8 метров (5,18 м). В соответствии с п.8.8. СП 4.13130.2013, ширина проезда для пожарной техники составляет не менее 4,2 метров (5,5 м). Расположение транспортных средств на площадке для их стоянки не препятствует свободному выезду транспортных средств с ее территории.
Предусмотрена возможность спасания людей со всех этажей жилого дома.
В соответствии с п.8.13. СП 4.13130.2013, тупиковый проезд предусмотрен длиной не более 150 м. и заканчивается площадкой для разворота пожарной техники размером не менее 15,00 х 15,00 м. В зоне между проездами для пожарных автомобилей и зданием проектом не допускается размещения стационарных ограждений, воздушных линий электропередачи и осуществлять рядовую посадку деревьев. Для пожарных автомобилей к пожарным гидрантам, эвакуационным выходам из здания предусмотрены подъезды пожарных машин с покрытием дорог по требованиям СП 34.13330.2010. Уклон проездов и подъездов в местах установки автолестниц и автоподъемников предусмотрен не более 6 гр.
В соответствии с заданием на проектирование, квартиры для инвалидов в жилом доме проектом не предусматриваются.
В целях создания безбарьерной среды для передвижения маломобильных групп населения проектом предусмотрены уклоны, в пересечения пешеходных путей с проезжей частью высота бортовых камней принята 0,15см.
