Строительство 3-этажного производственного здания

Вид работы: Проект

Тема: Строительство 3-этажного производственного здания

ВВЕДЕНИЕ

Участок строительства расположен в городской застройке.
Проектируемое здание: трехэтажное здание производственного назначения.

Для реализации данной работы предпочтение отдано поточному
методу организации строительства, так как он обеспечивает планомерный,
ритмичный выпуск готовой строительной продукции на основе непрерывной и равномерной работы трудовых коллективов неизменного состава и комплектной поставке всех необходимых материально-технических ресурсов. Использование поточных методов является естественной организационной формой выполнения СМР силами постоянно действующих, стабильных по составу и численности работающих организаций.

Применение поточных методов обусловлено теми задачами, которые
ставятся и решаются строительными организациями различного уровня (СУ,
трестом, комбинатом и т.д.) в процессе сооружения объектов различного
назначения, составляющих программу работ.

Все ресурсы организации должны использоваться постоянно и непрерывно. Это условие должно обеспечиваться для каждого отдельного единичного трудового ресурса – бригады (звена) и всех
взаимосвязанных с ней в процессе работы средств (механизмов, оборудования и т.п.).

Решение генплана

Проектируемое здание располагается в комплексе квартальной застройки города имеет подъезды с прилегающих улиц, круговой пожарный объезд, гостевую и отдельно расположенную подземную автостоянки.
Рельеф участка спокойный с равномерным падением с запада на восток на
1 м. Размещение жилого дома на генплане (в составе жилого комплекса)
произведено в соответствии со сложившейся структурой застройки, учетом
требований по инсоляции и градостроительным значением этого участка застройки.

Площадь участка – 2,45 га.

Площадь застройки – 0,65 га.

Климат района – умерено-континентальный.

— среднегодовая + 8,9 С°

— абсолютная минимальная — 33 С°

— абсолютная максимальная + 40 С°

— средняя максимальная наиболее жаркого месяца + 29,1 С°

— средняя наиболее холодного периода — 6,1 С°

— наиболее холодных суток с обеспеченностью 0,98 — 29 С°

с обеспеченностью 0,92 — 27 С°

— наиболее холодной пятидневки с обеспеченностью 0,98 — 25 С° с обеспеченностью 0,92 — 22 С°

— среднемесячная температура наружного воздуха за июль + 23 С°.

Проектируемое здание не требует специальных природоохранных
мероприятий. Сброс внутренних стоков предусматривается в городскую
канализационную сеть. Закрытым дренажем осуществляется отвод ливневых вод с территории в городскую систему водостока.

Объемно — планировочное решение

Здание в плане запроектировано в виде прямоугольника 96 х 36 м в осях с высотой этажа 6 м. Здание трехэтажное с сеткой колонн 9 х 6 м.

К зданию вода поступает через центральный водопровод микрорайона,
канализация присоединена к центральной канализационной сети города, равно как и все остальные инженерные сети здания.

Характеристики здания:

Степень долговечности – II.

Степень огнестойкости – I.

Объемно-планировочные показатели на дом:

Площадь застройки — 3509

Количество этажей – 3.

Строительный объем здания — 65266,7

Площадь здания — 17610 .

Противопожарные мероприятия.

Здание I степени огнестойкости. Принятые основные строительные
конструкции — несгораемые, обеспечивают пределы огнестойкости,
предусмотренные таблицей  СНиП 21 -01-97* «Пожарная безопасность зданий и сооружений».

Лестничные марши, покрытия и перекрытия выполнены из монолитного железобетона. Предусмотрено осуществление эвакуации по незадымляемой лестниц. Через окна в наружных стенах на лестницы поступает естественный свет. Стены между секциями противопожарные.

Подвальное помещение имеет два рассредоточенных эвакуационных выхода на улицу. С помощью специальных вентиляционных продухов проветривается подвал. На кровле предусмотрена молниезащита. Двери лестничной клетки — самозакрывающиеся, с уплотнителями.

Конструктивное решение здания

Фундаменты здания запроектированы в виде монолитной железобетонной плиты на естественном основании. Толщина плиты принята 800 мм.

Плит запроектирована из бетона класса В 25 по бетонной подготовке из тощего бетон толщиной 100 мм, армируется отдельными стержнями класса A 500 С. Для защиты от агрессивного воздействия дождевых и талых во предусмотрена обмазочная (за 2 раза) и оклеечная двухслойная гидроизоляция

Стены и пилоны подвального технического этажа запроектированы
толщиной 250 и 200 мм из бетона класса В 25, армируется отдельными  стержнями класса A 500 С. Для защиты от агрессивного воздействия дождевых и талых вод предусмотрена обмазочная и оклеечная гидроизоляция соприкасающихся с грунтом поверхностей наружных стен. Стены световых и вентиляционных приямков и стены наружного входа в подвал запроектированы из сборных фундаментных блоков, опирающихся на фундаментную плиту.

Вертикальные несущие конструкции здания запроектированы из
монолитного железобетона и представлены пилонами толщиной 250 мм в составе наружных стен, внутренними пилонами толщиной 200 мм и внутренними стенами толщиной 200 мм. Пилоны и стены запроектированы из бетона класса В 25, армируется отдельными стержнями класса A 500 С.

Перекрытия и покрытие здания запроектированы безбалочными, из
монолитного железобетона толщиной 180 мм в высотной части здания. Плиты перекрытий над подвальным техническим, цокольным и первым этажом  запроектированы толщиной 200 мм. Плиты выполняются из бетона класса В 25, армируются отдельными стержнями класса A 500 С. В местах пересечения плит с наружными стенами в конструкции плиты предусмотрены термовкладыши из ПСБ-С-25. Промежутки между термовкладышами (шпонки) армируются вязанными каркасами, выполняемыми в построечных условиях при армировании  плиты.

Наружные стены не несущие, запроектированы двухслойными: внутренняя часть из блоков из ячеистого бетона толщиной 370 мм с объемной массой 350 кг/м3 и расчетным коэффициентом теплопроводности 0,1 Вт/(м ⋅°С), и наружная верста из лицевого многопустотного глиняного кирпича. Ячеисто-бетонные блоки и наружная верста из лицевого кирпича опираются на монолитные плиты перекрытий поэтажно. Наружная верста связывается с блоками стальными кладочными сетками.
Перегородки в здании выполняются из ячеистого бетона и кирпича.

Теплотехнический расчет наружных ограждающих конструкций

Одним из основных направлений повышения теплоэнергетической эффективности зданий и сооружений является увеличение теплозащитных свойств ограждающих конструкций – стен, перекрытий, светопрозрачных ограждений.

Уровень нормируемых параметров по теплозащите выбирается для различных климатических зон из соображений минимизации суммарных расходов на возможные потери тепла через ограждение, расходов на ограждающую конструкцию, строительство и эксплуатацию.

Нормируемая величина сопротивления теплопередачи отражающих конструкций зданий и сооружений, соответствующая энергетическому принципу и введённая в документах в 2003 году, рассчитывается в зависимости от параметра, характеризующего климатическую зону строительства. Таким параметром является Градусо-сутки отопительного периода Dd. Для Москвы, например, значение

tht = ­­– 3,6 °С, zhr = 213 сут., величина Dd = 5027 °С/сут.,

где tht и zhr – средняя температура наружного воздуха °С и продолжительность суток отопительного периода.

Для Москвы сопротивление теплопередачи ограждающих конструкций стен жилых, лечебно-профилактических и детских учреждений, школ, гостиниц и общежитий должно быть не менее 3,16 м²  °С /Вт, а перекрытий над холодными подвалами или под холодным чердаком – 4,16 м²  °С /Вт.

Такие значения сопротивления теплопередачи могут быть достигнуты только при применении многослойных ограждающих конструкций с использованием эффективных теплоизоляционных материалов. Еще более показательным является сравнение однослойных бетонных ограждающих конструкций с многослойными.

В настоящее время наиболее широко используются три вида ограждающих конструкций:

1. Трехслойные (многослойные) с утеплителем в качестве среднего слоя и наружной облицовкой;
2. Наружное утепление зданий со штукатурным покрытием;
3. Наружное утепление зданий с вентилируемым зазором и наружной защитно-декоративной облицовкой.

Сопротивление теплопередачи многослойной ограждающей конструкции равно сумме значений сопротивления теплопередачи каждого из слоев.  При известных составе и материалах слоев ограждающей конструкции задача сводится к выбору теплоизоляционного материала и толщены его слоя, обеспечивающих значение сопротивления теплопередачи не ниже требуемого нормативного. Толщена слоя изоляции, обеспечивающая требуемый для Москвы уровень сопротивления теплопередачи составит 0,15 м. Общая толщена такой ограждающей конструкции 0,47 м.

В качестве утеплителя в слое многослойной ограждающей конструкции наиболее широко применяются волокнистые материалы (стекловатные до 41% и минераловатрые до 32%) с расчетным коэффициентом теплопроводности 0,042 – 0,07 Вт/м ⁰С и пенопласты до 20% с расчетным коэффициентом теплопроводности 0,036 – 0,05 Вт/м °С. В качестве теплоизоляционных волокнистых материалов чаще всего используют изделия с плотностью от 50 до 125 кг/м³ (в стенах) и до 250 кг/м³ (в перекрытиях).

Значение амплитуды колебаний температуры внутренней поверхности ограждающей конструкции характеризует теплоустойчивость ограждений.

Так в холодный период года амплитуда колебаний температуры помещения в жилых и общественных зданиях не должна превышать в течении суток:

— при центральном отоплении – 1,5 °С;

— при электрическом отоплении – 2,5 °С;

— при периодическом и печном – 3,5 °С.

В теплый период года в районах со средней температурой в течении июля 21 °С и выше.

Важной характеристикой ограждающей конструкции является воздухопроницаемость. Это способность наружной ограждающей конструкции пропускать воздух при разности давления воздуха на противоположных сторонах конструкции. При эксплуатации зданий, особенно многоэтажных, воздухопроницаемость оказывает значительное влияние на микроклимат и теплопотери помещений, температурно-влажностный режим эксплуатации наружных ограждающих конструкций.

Основные конструктивные решения

Конструктивная схема – смешанная (согласно СП 52-103-2007).
Пространственная жесткость и устойчивость здания обеспечивается совместной работой вертикальных элементов каркаса (стен, пилонов, колонн, лестничных клеток) и горизонтальных монолитных железобетонных дисков перекрытий.

Фундаменты здания запроектированы в виде монолитной железобетонной
плиты на естественном основании. Толщина плиты принята 800 мм. Плита
запроектирована из бетона класса В 25 по бетонной подготовке из тощего бетона толщиной 100 мм, армируется отдельными стержнями класса A 500 С.
Стены, шахты лифтов толщиной 200 мм, выполняются из бетона В 25, армированного вязанными сетками (рабочая арматура А 500 С, поперечные стержни из арматуры А 240);

Междуэтажные перекрытия— монолитные железобетонные плиты толщиной 180 мм. Плиты перекрытия выполняются из бетона В 25, армированного вязанными сетками (рабочая арматура А 500 С, поперечные стержни из арматуры А 240);

Наружные ограждающие стены не несущие, с поэтажным опиранием
толщиной 530 мм.

Расчет типового перекрытия здания

Внутренние усилия и деформации элементов конструкций рассчитаны с использованием метода конечных элементов, реализованного в программном комплексе SСAD версия 11.5 (разработка компании SCAD Group г. Киев http://www.scadsoft.com ), сертификат соответствия РОСС RU.СП15.Н00673.

Модель перекрытия для расчета по методу МКЭ выполнена с использованием пространственных стержней (элементы типа 5 пространственные стержни) для моделирования колонн и «фиктивных» балок, универсальных оболочек (элементы типа 44 тонкие оболочки, четырехугольный четырехузловой и 42 тонкие оболочки, треугольный трехузловой) для моделирования стен и плит.

Прикрепленные файлы:

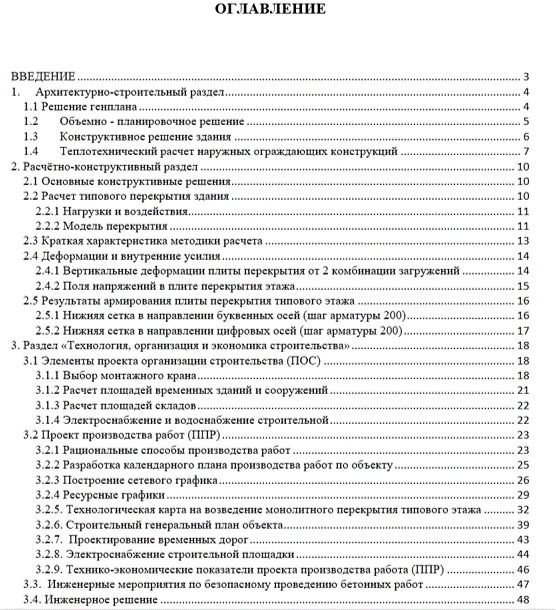

OGLAVLENI13_vosstanovlen
