Принцип действия, состав и системы котельных установок морских судов

Вид работы:
Предмет:

Вид работы: Проект

Тема: Принцип действия, состав и системы котельных установок морских судов

ВВЕДЕНИЕ

Применение водяного пара для различных целей и устройств, облегчающих труд человека, осуществлялось очень давно, раньше, чем была изобретена паровая машина. К таким устройствам можно отнести, например, шар Герона Александрийского (около 120 г. до н. э.) и паровую пушку Леонардо да Винчи (XVв.). Агрегаты, генерирующие пар для использования с целью получения механической работы, созданы несколько столетий спустя.

Впервые паровой котел как генератор, производитель пара, был отделен от исполнительного механизма в 1600 г. в установке Джамбатиста дела Порта для подъема воды. Однако отсутствие в то время универсального парового двигателя тормозило развитие паровых котлов.

Направление по созданию корабельных паровых котлов последовательно возглавляли Э.Э. Папмель, М.И. Шулинский, Г.А. Гасанов. Ими был спроектирован паровой котел для сторожевого корабля “Ураган” проекта. В процессе его создания был развернут комплекс научно-исследовательских и экспериментальных работ по теории горения и внутрикотловых процессов.

В январе 1930 г. после стендовых испытаний нескольких вариантов комиссией был принят к серийному производству паровой котел для этого корабля. В этом же году на Северной судостроительной верфи во главе с В.А. Бжезинским было организовано ЦКБС-1, в состав которого входили и турбинисты, возглавляемые Б.С. Фрумкиным. Коллективом турбинистов был создан первый отечественный турбозубчатый агрегат, состоящий из высокооборотных турбин высокого и низкого давления и зубчатого редуктора (максимальная частота вращения гребного вала составляла 630 об/мин).

В конце 30-х годов по мере накопления опыта проектирования, завершения теоретических экспериментальных работ и совершенствования технологии изготовления корабельного оборудования отечественная судостроительная промышленность самостоятельно приступила к постройке энергетических установок легких крейсеров типа «Чапаев» и тяжелого крейсера «Кронштадт».

Опыт Второй мировой войны показал, что котлотурбинные энергетические установки большинства классов кораблей имеют недостаточную топливную экономичность, маневренность, долговечность котельных трубок, а также большие массогабаритные показатели. Для решения этих проблем необходимо было восстановить специализированные предприятия и конструкторские бюро. Так, в 1946 г. было создано специальное КБ котлостроения, которое возглавил Г.А. Гасанов. В 1946-1952 гг. на Северной судостроительной верфи было организовано СКБТ, которое возглавил опытный инженер Г.А. Оглобин.

В своей работе конструкторы использовали результаты исследований ученых Н.Н. Семенова, Я.Б. Зельдовича, Д.А. Франк-Каменецкого, Г.Ф. Кнорре, Л.А. Вулиса, Г.А. Абагянца, Н.М. Кузнецова. Велись научные работы, которые решали одну из важнейших проблем по организации смесеобразовательных процессов подогрева и испарения капель топлива, совершенствованию аэродинамической основы организации процессов в топке. К выполнению ряда работ были подключены специалисты Военно-морской академии и военно-морских училищ. Работы были направлены главным образом на создание высокоэкономичных автоматизированных паровых котлов с КПД 85—86% и подачей воздуха в топку.

Проведение новых исследований совпало с началом проектирования котлотурбинных энергетических установок для ряда кораблей: СКР «Горностай», ЭМ «Неустрашимый, ЭМ «Веский».

Для СКР «Горностай» был создан не имеющий аналогов турбозубчатый агрегат ТВ-9, состоящий из однокорпусной высокооборотной турбины реактивного типа, двухступенчатого редуктора с раздвоением мощности и конденсатора с самопроточной циркуляцией. Для повышения экономичности установки, начиная с ЭМ «Неустрашимый», в главных котлах КВ-76 были увеличены начальные параметры пара до давления 64 кгс/см2 и температуры перегрева – до 470°С.

С целью увеличения теплонапряжения топочного объема в котлах были применены подача воздуха в топку с давлением 900-1100 мм.в.ст. и двухфронтовое отопление. Для этих кораблей также разработан вы­сокооборотный двухкорпусный агрегат ТВ-8, большой мощности, с гибкими связями подвижных концов турбин с фундаментом. Для этих установок был создан и принципиально новый автоматизированный насосный турбоагрегат, включающий три насоса – питательный, конденсатный и бустерный – с единым высокооборотным турборедукторным приводом. Впервые были использованы подшипники на водяной смазке.

В результате комплекса этих работ была разработана новая методология компоновки энергетического оборудования, позволяющая разместить в одном энергетическом отсеке паровые котлы и турбозубчатый агрегат с обслуживающим их оборудованием, что упростило конденсатно-питательную систему, повысило экономичность и улучшило массогабаритные характеристики установки. Без существенных изменений эта установка применялась на большой серии ЭМ «Веский» и БПК «Гремящий».

При постройке кораблей в период 60-70-х годов потребовалось создание более экономичной и компактной котлотурбинной установки большой мощности. Выполненные в СКБК, ЦНИИ им. академика А.Н. Крылова, 1-м ЦНИИ МО исследования показали возможность улучшения характеристик котельной установки на основе компрессорного наддува воздуха в топку котла с использованием тепла уходящих газов в турбонаддувочном агрегате.

Одновременно коллективом Кировского завода под руководством главного конструктора В.Э. Берга был разработан турбозубчатый агрегат ТВ-12 мощностью 45 000 л.с., который стал основной базовой моделью для надводных кораблей.

Используя накопленный опыт проектирования и достижения науки 50-60-х годов, конструкторам удалось повысить мощность агрегата на 25% при одновременном снижении на 35% его массы и увеличении КПД на 3-4%.

В это же время в СКБК под руководством Г.А. Гасанова был спроектирован и построен высоконапорный паровой котел КВН 95/64 с высокими параметрами пара, в котором впервые было применено разра­ботанное сотрудником 1- го ЦНИИ МО Ю.А. Убранцевым газоохлаждающее устройство эжекционного типа, позволившее снизить температуру уходящих газов до 100°С, что обеспечило значительное уменьшение теплового поля корабля.

Все эти нововведения были заложены в котлотурбинную энергетическую установку ракетного крейсера «Грозный». Став базовой, в дальнейшем она прошла ряд этапов усовершенствования конструкций главных и вспомогательных механизмов, автоматизированного управления, водного режима, улучшения характеристик и др. Мощность ГТЗА-674 была увеличена до 50 000 л.с.

Для кораблей постройки 70-80-х годов (ЭМ «Современный», «Адмирал Флота Советского Союза Кузнецов») были созданы высоконапорные котлы КВГ-З и КВГ-4, а для резервной котельной установки корабля «Адмирал Нахимов» проекта 1144 — котел КВГ-2.

Таким образом, в результате большого объема выполненных НИР и ОКР в послевоенный период была создана унифицированная автоматизированная котлотурбинная энергетическая установка с высоконапорными котлами, которая является самой мощной среди установок на органическом топливе и широко применяется на современных крупных надводных кораблях.

Актуальность темы ВКР заключается в том, что в настоящее время особую актуальность приобретают вопросы рационального использования топливно-энергетических ресурсов. Экономия топлива в судовых энергетических установках может быть достигнута снижением его расхода во вспомогательных котлах и применением систем утилизации тепла отработавших газов судовых двигателей внутреннего сгорания. Особое место должно уделяться изучению влияния конструктивных и эксплуатационных факторов на экономичность котлов.

Цель ВКР — исследование методик прочностного расчёта конструктивных элементов судового парового котла.

Задачи ВКР:

  • изучить принцип действия, состав и системы котельных установок морских судов;
  • рассмотреть назначение использования котлов и их классификацию;
  • рассмотреть параметры теплоносителей и основные показатели рабочего процесса котлов;
  • рассмотреть применяемые материалы, их прочностные характеристики и допускаемые напряжения;

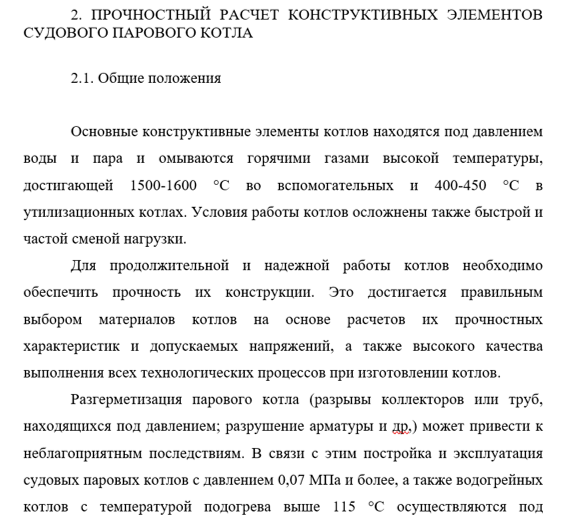

  • изучить методики расчета прочности основных элементов котлов;
  • произвести расчет на прочность барабана котла;
  • произвести расчет на прочность днища барабана котла.

Объект ВКР – судовой паровой котел.

Предмет ВКР — прочностной расчёт конструктивных элементов судового парового котла.

Принцип действия, состав и системы котельных установок морских судов

Принцип действия парового котла определяется сущностью его рабочего процесса, который состоит в том, чтобы за счет подвода определенных количеств тепла и воды генерировать заданные количество и качество пара.

Есть два источника получения тепла в котле:

  • первый (основной) — непосредственное сжигание органического топлива в топке котла. При этом образуются продукты сгорания топлива (дымовые газы), которые являются теплоносителем;
  • второй — использование отработавших газов двигателя внутреннего сгорания (ДВС) или газотурбинной установки (ГТУ).

Надежность и эффективность рабочего процесса судового котла обеспечиваются как собственно агрегатом, так и другими частями установки, в состав которой могут входить вспомогательные устройства: насосы (питательные, топливные и циркуляционные), вентиляторы, дымососы, а также элементы системы автоматического регулирования, арматура и контрольно-измерительная аппаратура.

Паровой котел в агрегатированном исполнении в основном состоит из топки, парообразующих элементов, пароперегревателя, экономайзера и воздухоподогревателя. В топке сжигается топливо, в котельных элементах происходит парообразование, в перегревателе — превращение влажного насыщенного пара в сухой насыщенный, а затем в перегретый. Экономайзер служит для подогрева воды, поступающей в котел, при этом используется тепло дымовых газов. В воздухоподогревателе подогревается воздух, поступающий в топку для сжигания топлива. Возможно использование для подогрева воздуха двух теплоносителей — дымовых газов и пара.

Паровые котлы и вспомогательные элементы установки сообщаются следующими основными системами: питательной, топливной, перегретого и насыщенного пара, а также воздушного тракта.

Все обслуживающие агрегаты, вспомогательные элементы и системы составляют судовую котельную установку [7, с. 11].

Использование котлов и их классификация

Энергетические установки морских судов независимо от их назначения, а также типа применяемого главного двигателя должны обеспечивать потребители паром требуемого количества и качества. С этой целью на судах используют котлы, назначением которых является генерирование пара с давлением выше атмосферного.

Сравнительную оценку конструктивных схем и теплотехнических характеристик паровых котлов производят согласно определенной их классификации. Возможно несколько различных подходов к вопросу о классификации агрегатов. Применительно к судовым энергетическим установкам классифицируют котлы по следующим основным признакам (с учетом ОСТ5.4295—79).

  1. По назначению котлы используют в составе как главных, так и вспомогательных установок.

Главные котлы обеспечивают паром главный двигатель, приводящий в действие гребной винт, и некоторые вспомогательные потребители. Главные котлы устанавливают на современных паротурбинных судах. Их ранее использовали на пароходах сравнительно давней постройки, на которых главным двигателем была паровая поршневая машина.

Вспомогательные котельные установки применяют, как правило, на теплоходах. В этом случае установка состоит из агрегата, в котором сжигается органическое топливо, — его называют обычно вспомогательным котлом, и утилизационного котла. На транспортных судах с главной пароэнергетической установкой вспомогательные котлы обычно не нужны.

  1. По конструктивному исполнению, т. е. по относительному движению теплообменивающихся сред — дымовых газов и воды, котлы могут быть разделены на водотрубные и газотрубные. В водотрубных котлах внутри труб движется вода и пароводяная смесь, а нагретые дымовые газы (основной теплоноситель) омывают трубы снаружи. В газотрубных котлах, наоборот, внутри труб движутся дымовые газы, а вода окружает трубы с наружной стороны.

Современные судовые котлы выполняют водотрубными, а газотрубные применяют лишь как вспомогательные или утилизационные на некоторых теплоходах. Возможны также газоводотрубные котлы, у которых продукты сгорания топлива (дымовые газы) движутся внутри части труб, а в другой части — снаружи.

  1. По принципу движения воды и пароводяной смеси все котлы можно разделить на агрегаты с естественной циркуляцией и с принудительным током воды. Процесс естественной циркуляции, т. е. движение воды и пароводяной смеси по замкнутому контуру, происходит за счет разности плотностей воды и пароводяной смеси и правильной компоновки парообразующих элементов.

Принудительный ток воды и пароводяной смеси в котлах создается специальным насосом. Причем различают два типа агрегатов: прямоточный, в котором принудительный ток обеспечивается питательным насосом, подающим в котел питательную воду, и с искусственной циркуляцией (или многократно принудительной), создаваемой отдельным циркуляционным насосом.

В настоящее время на морских судах как главные, так и вспомогательные котлы обычно выполняют водотрубными с естественной циркуляцией. Котлы с искусственной циркуляцией широко применяют как утилизационные агрегаты на теплоходах. Прямоточные котлы в судовой практике не применяют, но их широко используют в стационарных установках.

  1. По способу подачи воздуха на горение топлива, т. е. по давлению в топке водотрубные котлы можно разделить на обычные и с наддувом. В обычных агрегатах топливо сжигается в топке при давлении, примерно равном атмосферному, а с наддувом — при давлении значительно выше атмосферного. В обычных котлах воздух подается вентилятором, и поэтому их называют также котлами с вентиляторным дутьем. Котлы с наддувом газотурбокомпрессором, использующим энергию продуктов сгорания, — называют котлами с газотурбинным наддувом, или высоконапорными. На морских судах применяют обычные котлы без наддува.
  2. По типу топлива главные и вспомогательные котлы могут работать на жидком, твердом и газообразном топливе. В судовых установках применяют котлы на жидком топливе. На некоторых газовозах в топках вспомогательных котлов сжигается газ испаряющегося груза [14, с. 248].

Рассмотренная классификация судовых котлов по указанным основным признакам нуждается в дополнениях, которые определяются конструктивными и другими конкретными особенностями агрегатов и отдельных их групп.

Следует отметить необходимость дополнительной классификации, прежде всего большой группы водотрубных котлов с естественной циркуляцией, которые, кроме обычной схемы, могут быть выполнены и в виде двухконтурной компоновки. Обычные (одноконтурные) котлы широко распространены, а двухконтурные применяют как вспомогательные агрегаты на танкерах с дизельными установками. Обычные водотрубные котлы различают также по принципу отвода дымовых газов с двух- и односторонним ходом газов.

Котлы с двухсторонним ходом (двухпроточные) относятся к агрегатам сравнительно давней постройки, которые выполнялись в виде симметричной и асимметричной компоновки (т. е. с одинаковыми или разными элементами для каждого хода газов); их называли также треугольными, или шатровыми. Современные котлы имеют односторонний ход газов, т. е. являются однопроточными.

Для классификации котлов может быть использован конструктивный признак, связанный с расположением горелок или форсунок (устройств для сжигания жидкого топлива). Обычно форсунки располагают на переднем фронте — однофроитовое отопление, но возможна компоновка агрегата и с двухфронтовым отоплением.

В последние годы для паротурбинных установок создан новый тип главного котла с потолочным расположением горелок, т. е. не на фронте, а в верхней части котла [2, с. 56].

Параметры теплоносителей  и основные показатели рабочего процесса котлов

Рабочий процесс котла весьма сложен: его можно рассматривать состоящим из нескольких отдельных процессов, которые происходят в воздушно-газовом и пароводяном трактах.

В воздушно-газовом тракте происходит непрерывный подвод воздуха и топлива, горение топлива и отвод продуктов сгорания (дымовых газов), которые являются основным теплоносителем. Горение топлива и движение продуктов сгорания по газоходам обусловливают основной процесс, связанный с тепловыделением и передачей теплоты поверхностям нагрева котла. При движении воздуха и газов возникают сопротивления, на преодоление которых требуется определенный расход энергии.

В пароводяном тракте происходят процессы подвода питательной воды, подогрева ее до кипения, парообразования, перегрева пара и отвода его к потребителям.

Для оценки теплотехнических особенностей процессов, происходящих в воздушно-газовом и пароводяном трактах, используют ряд показателей, зависимости между которыми называют характеристиками рабочего процесса [8, с. 30].

Для утилизационной установки к показателям рабочего процесса относят также температуры отработавших газов двигателя соответственно перед котлом t1 и за ним t2.

Перечисленные величины изменяются во время работы котла в зависимости от его нагрузки. Закономерности изменения этих величин различны и определяются режимом работы главной или вспомогательной пароэнергетической установки судна.

Паропроизводительность является главным показателем, характеризующим нагрузку. В условиях эксплуатации судна котел должен обеспечивать паропроизводительность, необходимую для заданного режима работы энергетической установки. В зависимости от мощности турбинной установки полная паропроизводительность одного главного котла при нормальной нагрузке, соответствующей полному ходу судна, может составлять 10000-80000 кг/ч, а иногда 100000 кг/ч и больше.

Вспомогательные котельные установки теплоходов могут иметь самые разные значения паропроизводительности — от 500 до 50000 кг/ч и более для одного агрегата, что определяется прежде всего назначением судна. Наиболее высокий расход пара требуется на крупнотоннажных дизельных танкерах (паротурбинный привод грузовых насосов, подогрев груза и др.). При выполнении расчетов котлов иногда удобно определять паропроизводительность в килограммах на секунду (кг/с) [11, с. 309].

Расход топлива является показателем, также характеризующим нагрузку котла. Расход топлива определяется общей экономичностью энергетической установки, его качеством, условиями эксплуатации и определяется в килограммах на час (кг/ч) или килограммах на секунду (кг/с).

Общие расходы на топливо довольно значительные — около 40% (иногда и выше) стоимости эксплуатации судна. Поэтому количество топлива, сжигаемого в котлах, является показателем, характеризующим эффективность всей установки. Мероприятия, обеспечивающие снижение расхода топлива, имеют первостепенное значение как при проектировании, так и при эксплуатации судовой установки.

Испарительность топлива — это условный показатель, который пред­ставляет отношение паропроизводительности к расходу топлива (), т. е. его значение соответствует количеству пара, производимого при сжигании 1 кг топлива. Для главных котлов испарительность топлива составляет 13-14 кг/кг, а для вспомогательных эта величина может быть несколько ниже.

Параметры пара характеризуются его рабочим давлением и температурой. Обеспечение оптимальных параметров пара во время эксплуатации позволяет поддерживать требуемую экономичность установки при заданной ее мощности. Выбор оптимальных параметров пара для судовых установок представляет весьма обширную и самостоятельную проблему. Можно отметить, что развитие судовых главных пароэнергетических установок характеризуется повышением давления и температуры перегретого пара, так как это является основным средством снижения расхода топлива.

Абсолютные значения параметров пара определяются типом главного двигателя и тепловой схемой установки. Для паровых транспортных судов современной постройки применяют турбинные установки, использующие пар повышенных и высоких параметров.

Экономическая целесообразность повышения параметров пара тем, больше, чем выше мощность энергетической установки [6, с. 104].

Отечественная и зарубежная практика эксплуатации судов с турбинными установками сравнительно небольшой мощности показывает, что для таких установок используют пар давлением 3-3,5 МПа и температурой 400-420° С. Указанные параметры пара обеспечивают достаточную экономичность установки, позволяют снизить стоимость постройки, так как для элементов котла и турбин может быть использована обычная углеродистая сталь. Серия отечественных судов типа «Сергей Боткин» оборудована турбозубчатыми установками мощностью около 3300 кВт, работающими на таких параметрах пара. Развитие современных энергетических установок как стационарных, так и судовых за последние годы характеризуется значительным повышением начальных параметров пара.

В стационарной практике для мощных турбинных установок тепловых электростанций применяют сверхкритические и сверхвысокие параметры пара (давление до 30 МПа и температура 650° С для энергоблоков мощностью 300-800 МВт и более).

Отечественной судостроительной промышленностью совместно с заводами, строящими турбинное и другое оборудование для пароэнергетических установок, построено три серии современных танкеров и сухогрузных судов. Эти суда оборудованы турбозубчатыми установками с повышенными параметрами пара (давление пара 4,42 МПа и температура 470° С). Это позволило создать надежные и экономичные установки, а также обеспечило необходимые условия для их дальнейшего совершенствования. Повышенные параметры пара — рабочее давление до 9 МПа и температура 515° С — применены в паротурбинной установке, которая использована для отечественных танкеров типа «Крым», имеющих дедвейт 150000 т. Судовое паротурбостроение в части обеспечения начальных параметров пара развивалось аналогично и в заграничной практике.

Главный судовой котел должен обеспечивать судно не только перегретым, но и охлажденным паром, необходимым для работы некоторых вспомогательных потребителей установки. Для получения охлажденного пара используют пароохладитель, который размещают обычно внутри пароводяного или водяного барабана. Весь генерируемый насыщенный пар проходит через пароперегреватель. Требуемое количество охлажденного пара получается за счет снижения температуры перегретого пара в пароохладителе. Основной параметр охлажденного пара — его температура, так как падение давления в пароохладителе сравнительно невелико. Пар за пароохладителем должен быть слабоперегретым [13, с. 55].

Условия работы внутрибарабанного пароохладителя таковы, что охлажденный пар всегда будет иметь некоторый перегрев. Объясняется это тем, что давление охлаждаемого пара ниже рабочего в барабане назначения сопротивлений в сообщительных трубах, пароперегревателе и арматуре. Поэтому температура стенки труб пароохладителя, равная температуре кипения ts при давлении в барабане рк, будет выше температуры насыщения при давлении охлаждаемого пара.

Перегрев охлажденного пара в 15-50° С обусловливается главным образом требуемым температурным напором, обеспечивающим приемлемые размеры пароохладителя.

Для вспомогательных котельных установок используют низкие параметры: давление примерно 0,5-152 МПа, иногда до 3,0-3,5 МПа, пар насыщенный или с небольшим перегревом. На современных морских теплоходах с мощными двигателями применяют энергетические установки с утилизационными турбогенераторами, работающими на слабоперегретом паре с температурой 240-280° С.

Температура питательной воды является показателем, который характеризует работу котла и всей установки в целом. Температура питательной воды определяется тепловой схемой установки. В современных турбинных установках транспортных судов осуществляется регенеративный подогрев питательной воды паром, отбираемым из турбин. При этом предусматривается три — пять ступеней подогрева питательной воды. Если в установке используют нормальные и повышенные параметры пара (3-5 МПа и 420- 480° С), то можно обеспечить в трех ступенях подогрева температуру воды до 165-200° С.

Абсолютное значение температуры питательной воды за последней ступенью водоподогревателя определяется в основном начальными параметрами пара. Как правило, чем выше эти параметры, тем больше будет и температура питательной воды, поступающей в главный котел. При высоких параметрах (9-10 МПа и 510-520° С) иногда бывает целесообразно применить четыре или пять ступеней подогрева, обеспечивающих температуру питательной воды 225° С и более. При использовании сверхвысоких параметров пара температура питательной воды при многоступенчатом ее подогреве достигает 280° С.

Для судовой установки температура питательной воды имеет большое значение, так как в эксплуатационных условиях изменение ее влияет на паропроизводительность (или на расход топлива) и на температуру перегретого пара [1, с. 84].

Температура воздуха, поступающего в топку, зависит в основном от компоновки агрегата. Подача в топку подогретого воздуха улучшает процесс горения топлива и повышает экономичность котлов, в связи с чем их, как правило, оборудуют воздухоподогревателями.

Температура холодного воздуха, поступающего в воздухоподогреватель, зависит от места забора воздуха вентилятором. Обычно воздух засасывается из верхней части машинного отделения, где температура составляет 30-40° С.

Температура горячего воздуха, поступающего в топку, определяется главным образом типом воздухоподогревателя, нагрузкой котла и требуемым значением его к. п. д. В условиях морского транспортного судна температура горячего воздуха при сжигании мазута в топках главных котлов может достигать 200-250° С, иногда и выше.

В экономайзерах судовых котлов вода не доводится до состояния кипения, поэтому ее запас в экономайзере не включен в величину GB (количество воды в парообразующих элементах, кг). Водосодержание, определяющееся в основном геометрическими размерами водяного тракта, характеризует аккумулирующую способность, т. е. инерционность котла, а, следовательно, его работоспособность при изменениях нагрузки.

Для водотрубных котлов, установленных на морских судах, обычно ч, а иногда и выше ч.

Чем меньше водосодержание, тем более заметны колебания уровня воды и давления пара при изменениях режима. Поэтому при низких значениях со надежная работа котла может быть обеспечена лишь с помощью специальной, иногда довольно сложной системы автоматического регулирования уровня воды в барабане. При водосодержании  ч может быть использована простая система автоматического регулирования уровня, что обычно имеет место у вспомогательных и утилизационных котельных установок [10, с. 59].

Выше рассмотрены некоторые основные показатели рабочего процесса котлов. Что касается других показателей, перечисленных в начале этого параграфа, представляется целесообразным произвести сравнительную их оценку после рассмотрения основных теоретических определений рабочего процесса котлов.

Отмеченные показатели позволяют использовать их для оценки основных требований, предъявляемых к судовым котлам.

На современных морских судах устанавливают в качестве главных водотрубные котлы с естественной циркуляцией. Назначение и требования к ним определяются конкретным типом судна. При этом главные котлы должны обеспечивать главные турбины и вспомогательные потребители па­ром требуемых параметров при всех режимах работы. Вспомогательные котлы на паротурбинных судах обычно не устанавливают, так как эффективность работы одного главного агрегата при значительном уменьшении нагрузки (стояночный режим) не ниже, чем у малого вспомогательного, который является дополнительным элементом, усложняющим энергетическую установку. Вспомогательные паропотребители должны расходовать не насыщенный пар из пароводяного барабана, а охлажденный или из отборов главной турбины, так как это увеличивает надежность работы пароперегревателя и повышает экономичность судовой установки.

В турбинных установках с промежуточным перегревом пара главный котел должен также обеспечивать примерно одинаковую температуру перегретого пара после первичного и вторичного (промежуточного) пароперегревателей [15].

В соответствии с изложенным к главному котлу предъявляют ряд основных требований.

Паровой котел морского судна должен обладать высокой надежностью, иметь простую и удобную в обслуживании конструкцию и наивысшую экономичность при возможно меньших габарите и массе. Стоимость постройки, эксплуатационные расходы и трудозатраты на ремонт должны быть также невысокими.

Требования, предъявляемые к котлу, обычно обеспечиваются лишь в том случае, если он выбран в соответствии с назначением судна и типом энергетической установки. Причем требования в отношении экономичности и снижения габарита и массы могут быть всегда удовлетворительно разрешены.
