Вид работы: Презентация
Тема: Разработка системы электропитания для аппаратуры связи

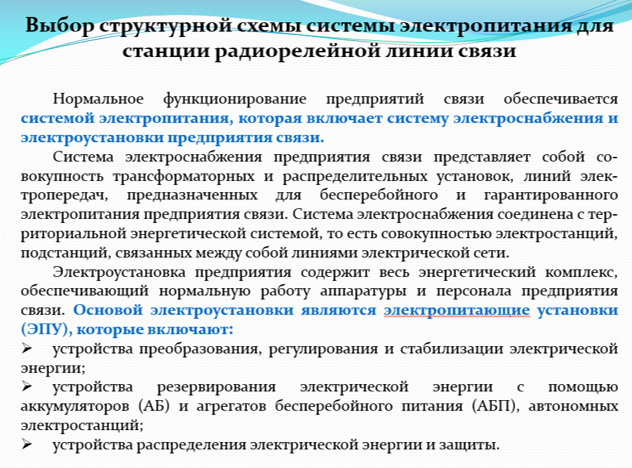

Нормальное функционирование предприятий связи обеспечивается системой электропитания, которая включает систему электроснабжения и электроустановки предприятия связи.
Система электроснабжения предприятия связи представляет собой совокупность трансформаторных и распределительных установок, линий электропередач, предназначенных для бесперебойного и гарантированного электропитания предприятия связи. Система электроснабжения соединена с территориальной энергетической системой, то есть совокупностью электростанций, подстанций, связанных между собой линиями электрической сети.
Электроустановка предприятия содержит весь энергетический комплекс, обеспечивающий нормальную работу аппаратуры и персонала предприятия связи. Основой электроустановки являются электропитающие установки (ЭПУ), которые включают:
- устройства преобразования, регулирования и стабилизации электрической энергии;
- устройства резервирования электрической энергии с помощью аккумуляторов (АБ) и агрегатов бесперебойного питания (АБП), автономных электростанций;
- устройства распределения электрической энергии и защиты.
Система имеет иерархическую многоуровневую структуру:
Уровень 1: первичные датчики и исполнительные устройства, измерители ПКЭ (показатели качества электроэнергии), счетчики электроэнергии, а также устройства согласования сигналов первичных датчиков с входами контроллеров сбора информации (на рисунке не показаны).
Уровень 2: контроллеры сбора информации (удалённые модули ввода/вывода), интеллектуальные пульты и панели управления оборудованием (ИБП, ДГУ и т.д.), станции мониторинга ИБП, ДГУ, устройства сбора и передачи данных, АРМ АСКУЭ. Обмен данными между этим уровнем и уровнем 3 осуществляется по интерфейсам RS-232 (422, 485) и открытым стандартным протоколам.
Уровень 3: сервер (серверы) ввода/вывода СДЭ (сситема диспетчеризации электроэнергии). Сервер СДЭ содержит средства организации обмена информацией с АРМ диспетчеров (на базе локальной вычислительной сети) и контроллерами сбора информации (по объектовым шинам), а также специализированное программное обеспечение для сбора и архивирования информации, поступающей от инженерных систем. Сервер СДЭ передает оперативные данные персоналу объекта через другие информационные сети (УАТС, система голосового оповещения).
Уровень 4: АРМ диспетчеров. На этом уровне иерархии на рабочих станциях функционирует специализированное программное обеспечение для мониторинга и управления электрооборудованием. Связь на этом уровне осуществляется по ЛВС объекта.

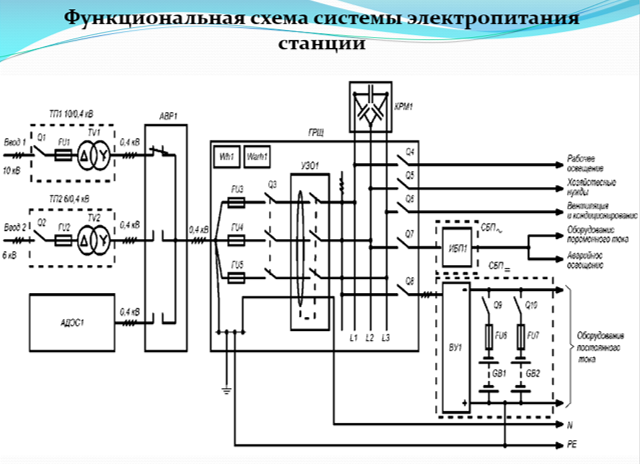

На основании проведенного работы, учитывая все достоинства и недостатки рассмотренных систем, а также опираясь на то что система должна быть реализуема и экономически эффективна, была выбрана система электропитания с отделенной от нагрузки двухгруппной аккумуляторной батареей, так как предполагалось использовать герметичные АБ, критичные к импульсным воздействиям.
В цепи переменного тока была использована СБП построенная по централизованному принципу с одним ИБП.
